UDS发布面向智能制造的新一代线切割软件
浏览次数：10289发布时间：2019-08-29
字体大小： 【小】 【中】 【大】
01 概要
这是全新一代的线切割数控编程软件，是UDS集二十多年数字化制造行业实践研发的，面向数字化工厂应用的智能化线切割编程工具。
软件采用符合行业习惯的加工工艺和方法，提供了通用的轮廓编程指令，可以实现模芯、凹模、外部形状和开放轮廓等全系列加工，极大地简化编制线切割程序的过程，显著提高零件精度，大幅度降低编程的复杂性，并默认支持主流线切割机床。

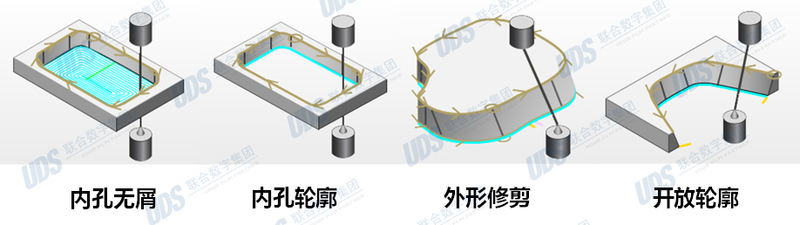

用户可完成从内孔无屑开粗、内孔精修、外形加工、开放轮廓加工的一系列操作，提供线切割加工全套工艺解决方案。
· 基于西门子NX平台
· 基于专业工艺实践

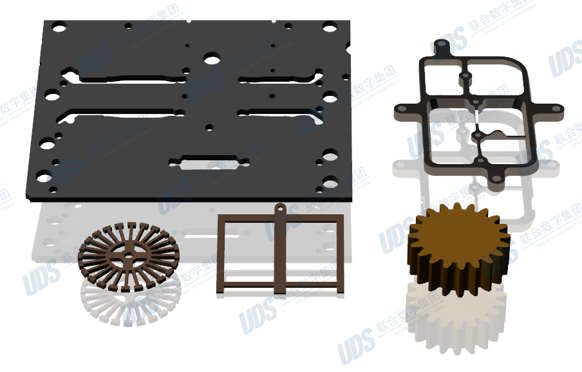

· 能够实现模芯、凹模、外部形状和开放轮廓等全系列加工
· 2轴和4轴加工
· 内孔、轮廓和无屑加工
· 支持2D和3D模型
02 不同一般的线切割加工解决方案

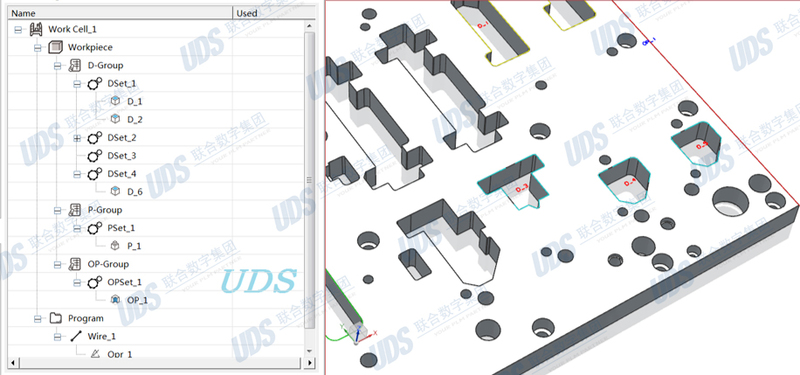

用户可以打开2D图纸或者使用3D模型，进行二轴和四轴的线切割编程。即使在2D环境下，依然支持4轴加工。
UDS线切割软件，能够完成产品内孔、外形及开放轮廓的线切割程序编制，并且能够实现内孔的无屑加工和轮廓精修的复合刀轨，支持多保留段编程。基于线切割行业的专业实践，自动生成加工程序，提升编程的效率及准确度。
03 灵活的参数配置，满足企业定制需求
UDS线切割软件结合多年专业线切割加工经验，拥有一套完整且符合企业线切割工艺要求的参数控制系统,包括两大系列参数：
· 加工条件：定义加工方法和加工方向
· 加工参数：定义非切削进给和切削参数

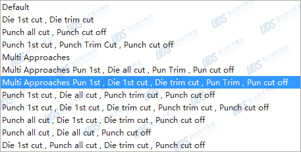

根据企业工艺需求将刀轨进行重新组合，实现不同特征有序加工。现支持十余种组合方式。
为了满足不同机床、不同产品、不同工作环境的要求，UDS线切割软件具备解决多种特殊工艺需求的能力。
· 附加加工模式：根据不同机床的性能，可以修改强弱电的转化点
· 倾斜角模式：针对落料特征的倾斜加工需要，设置指定刀轨的倾斜角度
· AWP模式：控制加工顺序，实现无人值守时也能自动完成加工
· 暂停点：用户可在加工路径上随意增加暂停点，完成特定位置检查和预防工作
· 工艺显示：用户能够直接通过刀轨颜色查看工艺，明确加工的工艺路线
04 仿真与后处理

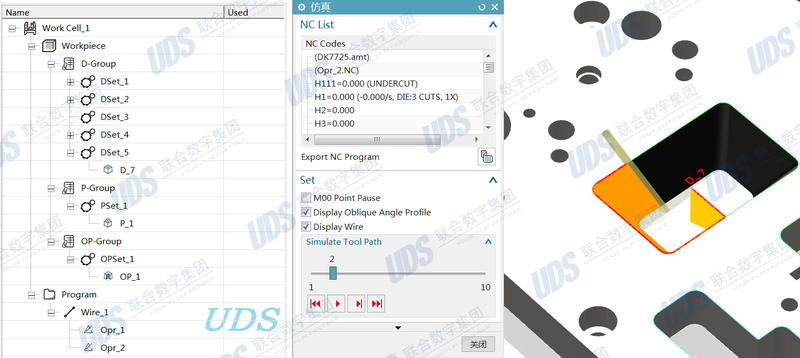

支持在2D/3D环境下进行线切割轨迹仿真，能够对倾斜度加工和四轴加工刀轨进行仿真，清晰显示每一段加工刀轨。

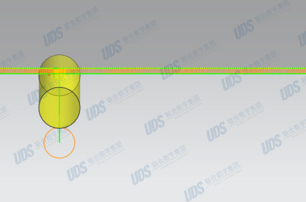

能够显示刀具的加工位置和刀补方向，直观地查看刀具运动情况。
· 支持Agie Cut2000, Cut3000,三菱MV2400s及FA、QA系列，Fanuc系列等多款主流线切割机床
· 支持通过定制符合企业工艺要求的后处理器
为了便于线切割车间组织生产，提供必要的文件，来指导装夹、加工及检测过程。工艺文档一键快速生成，可提供以下信息：
· 工件装夹方式及参考坐标系统设置信息
· 程序预估加工时间
· 线切割丝规格及放电工艺参数设置信息
· 直观的加工工件视图
· 可根据企业需求定制工艺文档
05 效率与收益

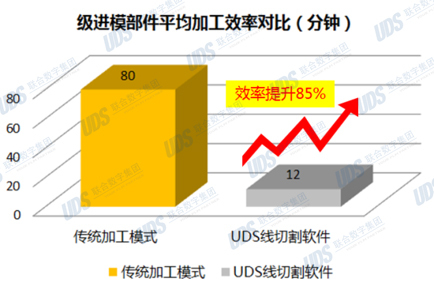

· 相对于传统的线割编程方式，减少3D模型转换为2D图的工作量, 一般效率可以提升35%~60%。
· 相对于其他线切割编程软件，UDS线切割软件拥有更多的行业经验加工参数及方法设置，并且能够更直观的查看线切割轨迹，平均编程能力提升约20%~50%。
06 配置需求
NX版本：NX10及以上
前置模块：NX11110
系统：Win7及以上
硬件：Intel i5 + RAM 4G (最小配置)
