使用仿真结果以通知创成式研究


可以使用由 QY CAD 仿真研究生成的有限元分析应力结果，以通知创成式设计中的结构优化研究输入。可以在同一文档中使用这两种类型的研究，以生成最佳零件设计。

  1. 标识零件的基本设计要求。

    示例:

    这个厨房需要花岗岩台面支撑。支撑所需的最佳材料和形状（质量）是什么？

  2. 创建 3D 原型。

    示例:

    用于此简单支撑的设计体是一个金属板。

  3. 使用 QY CAD 仿真研究测试最高应力区域的原型。

    示例:

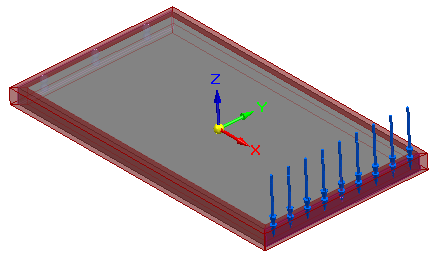

    • -Z 方向的 XYY 分量力载荷施加于不会固定的端面。固定约束施加于支撑另一端的面，该面固定在台面框架上。

    • 应力结果表明固定端的区域需要更多质量来支撑台面。

  4. 使用默认偏置空间体创建创成式研究，以通过在相同面上使用相同的力和固定约束边界条件来从结构上优化零件。仿真结果表明，还需要在支撑的每一端的面上以及边上保留足够的材料，以保持结构完整性。可以使用保留区域命令添加材料。

    示例:

    生成的结构优化的零件显示可根据指定的材料和输入从支撑中移除多少质量。

  5. 可以使用创成式设计选项卡上的显示应力命令 验证此结果。

    如果网格体上的应力结果表示已移除太多材料的区域，则可以更改现有载荷、约束或偏置空间体的值。

    还可以添加或移除边界条件。在这种情况下，使用路径查找器再次显示设计体并关闭网格体的显示。需要能够选择原始面。

    示例:

    考虑增大保留区域中的所有面的偏置值。要仅在高应力位置保留更多材料，可以保留具有不同值的两个单独区域。
