力载荷

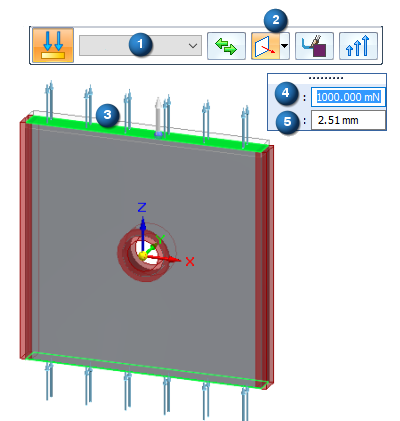

定义力载荷时，使用创成式研究的载荷命令条和动态输入编辑框指定：

• 几何体 - 要被施加力载荷的面或特征.

• 方向 - 力载荷的方向. 使用命令条上的方向类型列表来指定用于定义力载荷方向的方法。

• 偏置 — 这是施加了载荷的附加保留材料体。显示为默认的偏置值是推荐值，它基于设计空间体和研究品质。

  如果设为零，则不创建偏置空间体，在优化中将移除施加了载荷的面。

• 力值 - 力幅值。

载荷符号添加到设计空间中的选定几何体，设计体上显示编辑定义手柄以及标签（如力 1）。可以使用此手柄编辑创建载荷的输入。

对应的条目会添加到创成式设计窗格的载荷节点下，即力 1。

• 要查看指派给载荷的值，将光标悬停在创成式设计窗格中的标签名称上，或单击标签以显示体上的手柄。

• 要编辑载荷，双击创成式设计窗格中的标签，或单击体上显示的手柄。
