固定约束
在创成式设计研究中将自由度定义为设计空间模型选定面上的边界条件，是创成式设计工作流程的一部分。
使用固定约束命令
可防止选定几何体的所有旋转和移动。固定约束
会约束所有六个自由度 (DOF)：三个平移和三个旋转。
注释:
固定约束相当于位移为零的位移约束。
施加固定约束

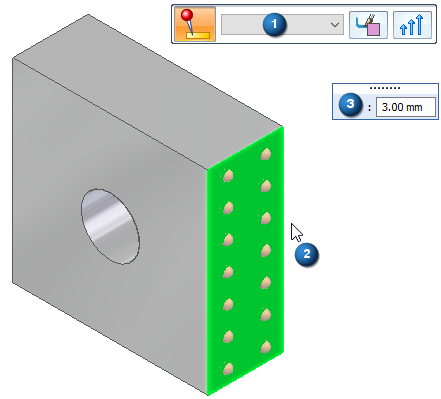

定义固定约束时，使用约束命令条上的选项和动态输入框指定：
示例:
-
几何体 - 要被施加固定约束的面或特征。
-
偏置空间体 — 施加了约束的面上的附加保留材料。显示为默认的偏置值是推荐值，它基于设计空间体和研究品质。
编辑固定约束

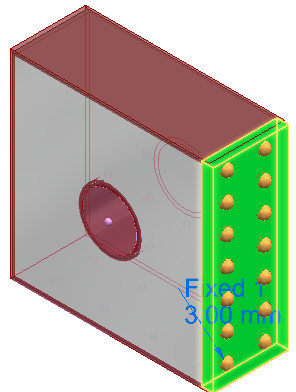

固定约束符号会添加到设计空间中的选定几何体，并在设计空间体上显示编辑定义手柄，手柄具有标签，如固定 1。可以使用此手柄来编辑用于创建该约束的输入。
示例:
对应的条目会添加到创成式设计窗格的约束节点下，即固定 1。
-
要查看指派给约束的值，将光标悬停在创成式设计窗格中的标签名称上，或单击标签以显示体上的手柄。
-
要编辑约束，双击创成式设计窗格中的标签，或单击体上显示的手柄。
