创建管路
管路命令用于创建管路。创建管路包含如下步骤：
定义管道位置并指派管道属性
单击“管路”命令时，将显示管道选项对话框，可用于定义有关管道和接头的信息。您可以使用“管道”部分指定管道位置并指派管道的属性。可以从标准件库中选择管道，也可以在非标准件库中浏览以查找管道。
如果选择“从标准件库中选择”选项，则可以使用该列表为管道指派标准、直径和材料的属性。这些属性值的设置以标准件库中存储的管道为基准。
如果选择“浏览以查找管道”选项，“从文件夹中选择”将变为活动状态，使您可以在非标准件库中浏览以查找管道。此外，还可以使用“最近使用”菜单选择您最近放置在装配中的任何管道。
放置非标准件库零件之前，必须运行位于 Program Files\UDS\QY CAD 2022\Piping Route\Piping Utility 文件夹中的 PreparePipingComponents.exe 实用程序，从而为要放置的零件文件创建适当的坐标系和变量。
旋转拉伸不是管道的有效部件。用拉伸命令创建的管道会对变量表填充长度条目并生效。
指派管接头
对话框的“接头”部分指定了管路的接头。与选择管道一样，您可以从标准件库中选择接头，也可以在标准件库以外浏览以查找管道。
放置标准件库中存储的接头时，可以选择“自动放置接头”选项，在管路中自动放置接头。QY CAD 在 QY CAD Program 文件夹中提供了 PipeClass.txt 文件，该文件在自动放置接头的过程中可以过滤标准接头。如果您想依据 PipeClass.txt 文件中为每个条目所指定的接头标准和直径查询标准件库，则可以选择“检验接头可用性”选项。只有包含满足标准的接头的条目才会显示在“类”列表中。
接头类型包括：
-
螺纹接头
-
承插焊接接头
-
对接焊接头
-
法兰接头
-
管道穿透切割
选择路径段
指定了管道属性和接头后，便可单击“确定”关闭“管道选项”对话框。随后可以单击一个路径段，定义管道的路线。接受路径段后，可以单击命令条上的“预览”按钮创建管道和放置接头。
创建梯度管路

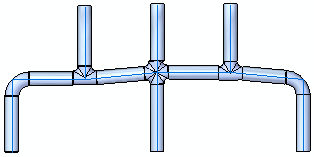

您可以使用梯度斜面创建管路，为管道提供正排出度。创建梯度管路时，可以绘制包含所需斜面数的路径。
在放置管道和接头的过程中，可以选择“允许梯度”按钮，并指定创建梯度管路的最大梯度。
要了解如何操作，请参见沿着梯度管路放置管道和接头。

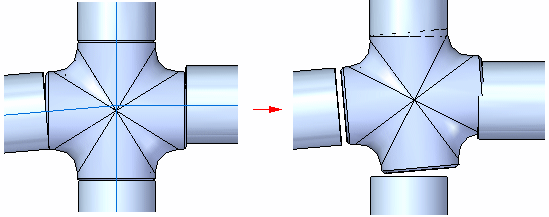

创建管路之后，可以使用“编辑接头对齐”按钮
沿着梯度管道对齐接头。单击该按钮时，将显示“下一个对齐”按钮
和“上一个对齐”按钮
，用于帮助正确对齐接头。
要了解如何操作，请参见对齐梯度管道的接头。
