编辑装配中的部件

在装配关联中编辑框架

在接下来的几步中，将在装配关联中编辑框架的砧端，如图所示。

另外还将了解如何使用路径查找器来显示和隐藏零件。

启动编辑装配中的部件练习。

隐藏主轴零件

1. 选择命令应处于活动状态。如果没有，按 Esc 键。



2. 在路径查找器中，单击 + 符号以展开 SpindleSub1.asm 条目，从而显示子装配中零件的列表。

3. 将光标放在 Spindle1.par 条目旁的复选框上，然后单击以清除该复选框。



   请注意，在图形窗口中，主轴零件已隐藏。



更改选择优先级选项

• 选择主页选项卡→选择组→选择选项（箭头向下，在“选择”按钮下面）→面优先级选项。

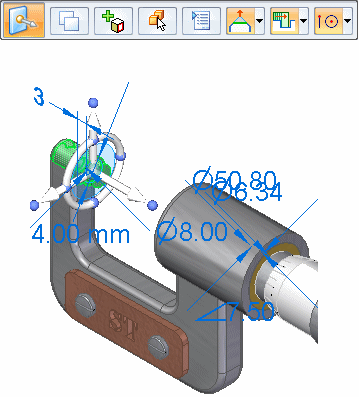

通过拖动围栏来选择一组面

1. 将光标定位在上图中所示的大致位置。

2. 单击光标并拖至如下所示的大致位置。



   方向盘、移动命令条和设计意图面板出现。

观察方向盘、命令条和设计意图

请注意在选定面时显示的新工具：

• 方向盘出现在选择面时的位置。

• 移动命令条出现。

• 此时显示设计意图面板。

在接下来的几步中，将了解有关这些工具的更多信息。

设计意图概述

设计意图面板

当在同步模型中移动面、定义 3D 关系或编辑尺寸时，设计意图面板会自动显示。

高级设计意图面板

设计意图面板和高级设计意图面板中的活动选项可用于控制，当您使用方向盘移动面时，将会保留或忽略多少已置入模型中的设计意图。

根据当前计算机配置，设计意图关系设置可能与图示不同。

• 单击高级。

• 在高级 设计意图面板上，单击恢复 。

设计意图关系设置现在应与图示相符。

选择方向盘上的竖直轴

1. 将光标定位在方向盘的竖直轴上，在轴高亮显示后单击以将其选中，如上所示。

2. 在模型上方竖直移动光标。

3. 请注意以下几点：

   • 光标旁出现动态输入框，供您输入精确值。

   • 框架零件的右端将与所选面一同竖直移动。

   • 装配中未选定的零件也将竖直移动。

   • 多个高级设计意图选项现在都呈绿色，如下所示。



完成移动面

1. 在选定的面集上方移动光标，直到动态输入框中的值大约为 6 mm。

2. 在动态输入框中，键入 6，然后按 Enter 键。

3. 按 Esc 键可取消选择这些面。

   装配将更新，如下所示。请注意，框架上的所选面、砧零件和未选定的零件都将更新其位置。



显示和保存主轴零件

1. 在路径查找器中，将光标定位在 Spindle1.par 条目旁的复选框上，然后单击以重新显示主轴零件。

   可以注意到在图形窗口中，主轴零件会重新显示。



2. 在快速访问工具条上，选择保存 。

您已通过在装配的零件内移动面完成对装配的修改。

---
