练习：复制、旋转、移动草图

练习：复制、旋转、移动草图

试做本练习以了解如何：

• 在面上绘制草图。

• 将草图复制到另一个面。

• 旋转并移动复制的草图。

单击此处下载练习文件。

打开零件文件

1. 启动 QY CAD。

2. 在应用程序菜单上单击打开。

3. 在打开文件对话框中，将“查找范围：”字段设置为包含培训文件的文件夹。

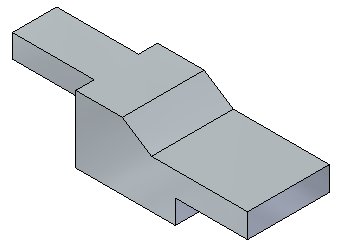

4. 单击 sketch_C.par，然后单击打开。



打开现有草图的显示

• 在路径查找器中，单击名为槽的草图复选框。



复制草图

1. 在路径查找器中选择名为槽的草图。



2. 按下 Ctrl+C 以复制选定的草图。草图添加到剪贴板。

粘贴草图

1. 按 Ctrl+V。复制的草图将附在光标上。将光标悬停在面上，然后单击以放置草图，如图所示。接下来您将定位草图。



   注释:

   可以按 N 或 B 键来控制所复制草图的方位。然而，在本练习中，我们将使用旋转命令来定位草图。

2. 按 Esc 键结束粘贴操作。



旋转复制的草图

1. 在路径查找器中，右键单击复制的草图，并从快捷菜单中选择锁定草图平面。

2. 选择草图视图命令（或按 Ctrl+H）。

3. 在移动命令列表中，选择旋转命令。



4. 在命令条上，确保复制选项 未开启。

5. 按住 Ctrl 键并单击两条直线和两个圆弧。被选中的元素变为绿色。

6. 选择圆弧中心作为旋转中心。



7. 选择另一个圆弧中心作为旋转的起点。



8. 在水平指示符显示后单击。这会将草图旋转 90°。





移动复制的草图

1. 再次选择四个元素。

2. 选择移动命令。

3. 选择某一圆弧的中心作为移动起点。



4. 对于终点，将光标移到顶边中点的上方。草图中心将置于该点处。请勿单击。



5. 在保持中点对齐显示的同时，将光标下移到所示位置并单击。





6. 按下 Ctrl+I。



7. 本练习完成。关闭文件而不保存。

总结

在本练习中，您在一个面上绘制了一个草图，并学会了如何将草图复制到其他面上。您还学会了如何旋转和移动草图。

---
