练习：处理草图区域

活动：处理草图区域

本练习将指导您完成绘制草图以供在形成区域时观察的流程。您还将了解如何选择区域。

打开零件文件

1. 启动 QY CAD。

2. 在应用程序菜单上，单击新建→ISO 公制零件。

绘制矩形

1. 在绘制草图选项卡→绘图组中，选择直线命令 。

2. 绘制一个矩形。请注意，只要最后一条直线连到第一条直线，就会形成一个区域。(1) 表示第一点。











选择区域

1. 在主页选项卡→选择组中，选取选择命令 。

2. 将光标移到矩形的上方，并注意颜色的变化。光标移到封闭草图（区域）和面的上方时，它们就会高亮显示。



3. 选择该区域，并注意颜色的变化。区域可用于创建拉伸或旋转拉伸。按 Esc 键结束选择命令。



创建嵌套区域

1. 在绘制草图选项卡→绘图组中，选择矩形命令 。

2. 绘制另一矩形，重叠第一个矩形，如图所示。



选择多个区域

两个重叠的矩形将形成三个区域。

1. 将光标移到重叠矩形的上方，并注意形成的区域。



2. 选择各个区域，并注意前一个选定区域已被取消选择。



3. 要选择多个区域，则选择一个区域，然后按空格键。

   注释:

   空格键可将选择模式设置为“添加/移除”。如果您选择了某一已经选定的元素，该元素将被取消选择。如果选择的某一元素尚未选定，该元素则被选中。

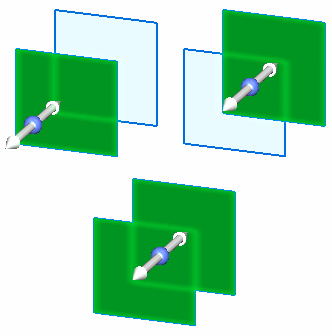

4. 创建以下选择集。创建各选择集后，按下 Esc。



总结

在本练习中，你已学会如何创建并选择区域。在 QY CAD 中创建同步特征时需要区域。

---
