外部载荷（导入的载荷）
对于装配模型，可以使用仿真选项卡→外部载荷组上的命令，从外部程序（例如 Simcenter FLOEFD for QY CAD）导入结果文件，然后将它们作为边界条件应用于 QY CAD 仿真研究。这些外部载荷可用于线性静态和热研究、耦合研究以及谐波响应研究。外部载荷仅在网格类型研究设为四面体时可用。
-
导入流体压力 - 将流体流网格和压力条件从已求解的流分析传递到活动研究。 -
导入流体温度 - 将流体流网格和温度结果从已求解的流分析传递到活动研究。
要了解如何使用这些命令，请参见在线性静态或热研究中使用流体流结果。
使用 FLOEFD 导入的载荷时的特殊注意事项
-
如果打开的装配包含由 Simcenter FLOEFD for QY CAD 添加的盖零件 (LID*.par)，建议从 QY CAD 仿真研究几何体选择集中排除盖。 盖在分析中不起作用，求解时会生成 Nastran 错误消息。
要排除盖，执行以下任一操作：
-

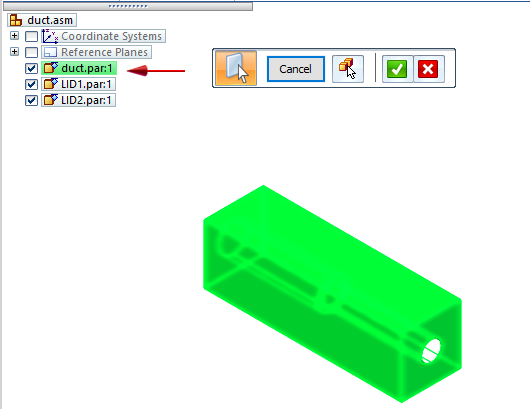

当仿真选项卡→几何体组→定义命令处于活动状态，并且正打算选择要分析的研究几何体时，从选择集中忽略盖几何体。
-

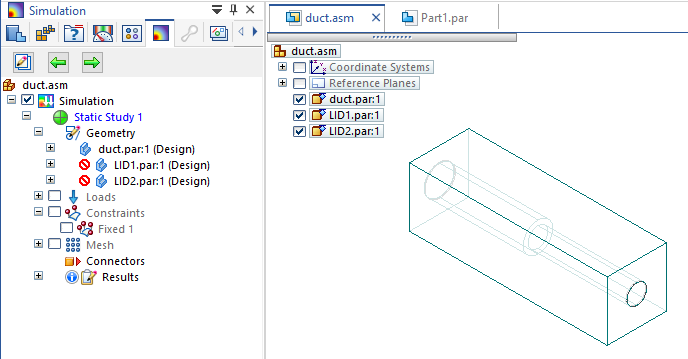

或者，可以使用研究导航器窗格中快捷菜单上的抑制命令来抑制在研究中考虑盖零件。
-
-
如果装配文档包含装配族，则按照使用线性静态或热研究中的流体流结果中的说明，必须使用流分析选项卡上的将结果导出至仿真命令
在 Simcenter FLOEFD for QY CAD 中生成 FLD 文件。这是因为 FOA 具有特殊的文件命名约定，这些约定必须适用于导入至 Solid Edge 仿真的流分析输出 (*.fld) 文件名。
