教程：选择其他仿真结果选项

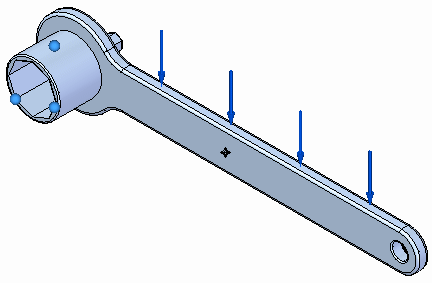

打开 FE_study_results.par。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

对现有研究进行求解。

1. 选择仿真选项卡→求解组→求解命令。

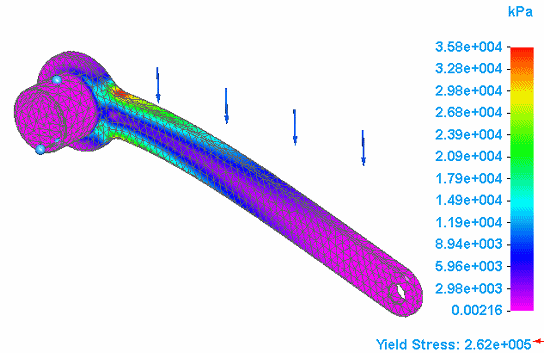

   将显示变形的 Von Mises 应力结果。



2. 选择主页选项卡→关闭组→关闭仿真结果。



修改现有研究以获取节点结果选项。

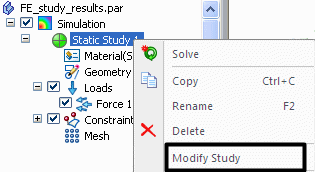

1. 右键单击静态研究 1，然后从菜单中选择修改研究。



   此时将显示修改研究对话框。

2. 单击选项按钮以展开修改研究对话框。

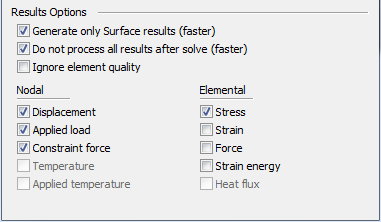

3. 在对话框的结果选项部分中，选择所有可用的节点的选项；单击确定。



4. 重新处理研究。

   选择仿真选项卡→求解组→求解命令来重新处理研究。





5. 观察位移结果。

   1. 在主页选项卡→数据选择组中，从结果类型列表中选择位移。

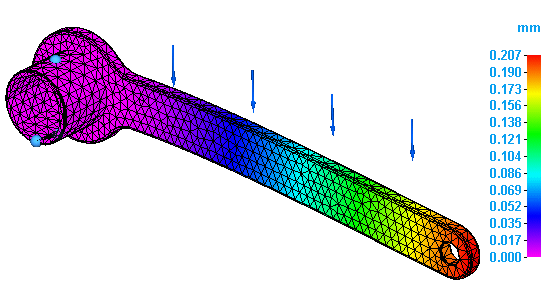

      将显示总平移结果；这是默认的位移结果图。

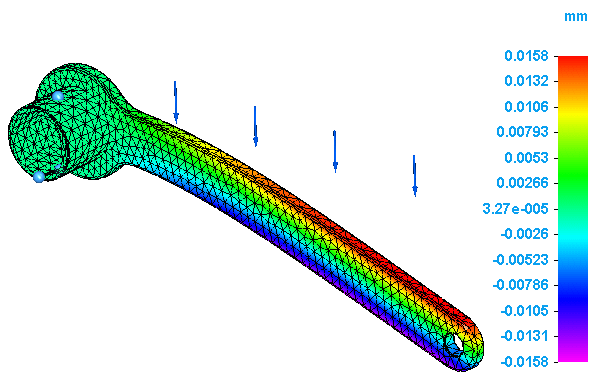

   2. 使用结果分量列表可将结果更改为 T1 平移。





   3. 通过从结果分量列表中选择不同的结果，试验其他结果。



6. 观察约束力结果。

   1. 关闭载荷和约束的显示。

   2. 从主页选项卡→数据选择组→结果类型列表，选择约束力。

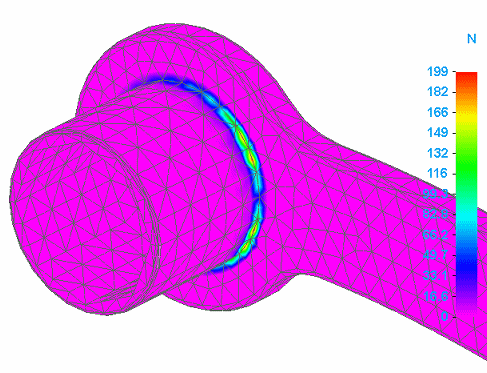

   3. 对承窝周围区域进行缩放可查看由于约束引起的最大力区域。



   4. 通过从列表中选择不同的结果分量，尝试查看其他结果。



      注释:

      此模型不显示任何力矩结果。

   5. 选择主页选项卡→关闭组→关闭仿真结果。



修改现有研究以获取单元结果选项。

1. 如步骤 4 一样，右键单击静态研究 1，然后从菜单中选择修改研究。



2. 在该对话框的结果选项部分，清除节点下的所有选项。选择所有单元选项，然后单击确定。



3. 对研究进行求解。

4. 在仿真结果环境中，打开载荷和约束的显示。

5. 观察应力结果。

   默认情况下，将显示 Von Mises 应力。





   注释:

   如果未显示，请从主页选项卡→数据选择组的结果类型列表中选择“应力”。

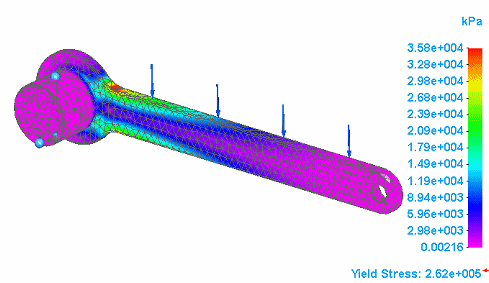

6. 使用结果分量列表将结果更改为中级主应力。

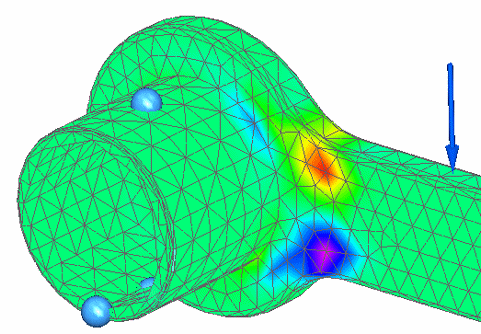

7. 对承窝周围区域进行缩放可查看应力区域。



8. 通过从列表中选择不同的结果分量，尝试查看其他结果。

观察应变结果。

1. 关闭载荷和约束的显示。

2. 在主页选项卡→数据选择组中，从结果类型列表中选择应变。

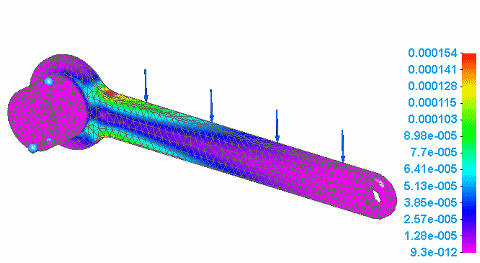

3. 显示“Von Mises 应变”结果分量。

   注意：结果值不同于 Von Mises 应力结果。



4. 通过从结果部件列表中选择它们，尝试查看其他结果。

关闭此文件。
