练习:使用目标网格大小
-
打开文件 FE_bearing.par。
仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。
-

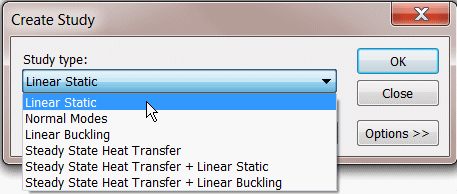

对轴承划分网格:
-
选择仿真选项卡→网格组→网格。
-
单击划分网格按钮。
注释:-
无需定义载荷和约束即可使用网格命令。
-
在缺失载荷和约束的情况下,无法对研究进行求解。
NX Nastran 网格划分开始,并显示进度条。
-

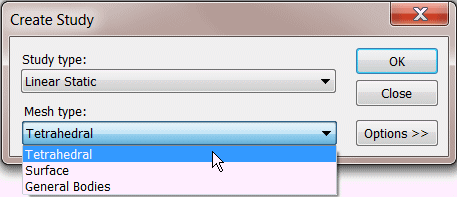

片刻之后,零件将显示四面体网格。
-
-
更改目标网格大小:
上一次划分网格时使用的是默认网格大小,即 1 到 10 等级上的值 3。
-

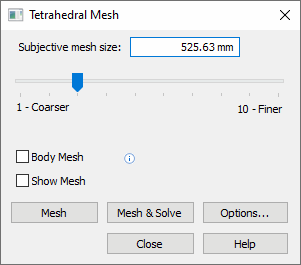

将滑块移到值 4,更改目标网格。
-
再次对轴承划分网格,然后查看单元个数的增加。
-

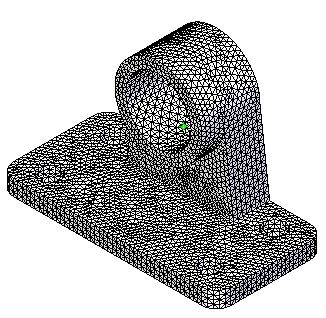

使用滑块将该值更改为 7。
-
再次对轴承划分网格,然后查看单元个数的增加。
注释:-
注意,每次增加单元数都需要增加对零件划分网格的时间。
-
增加单元个数会提高分析的精度,但是您必须权衡以增加处理时间为代价来提高精度是否值得。
-
-
-
关闭此文件:
有关网格、网格质量和如何您可以优化网格以提高结果的信息,请参见以下帮助主题:
