练习：对钣金件应用曲面网格

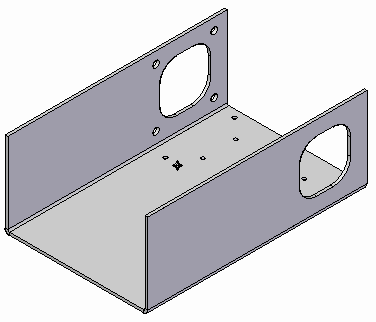

打开文件 FE_enclosure.psm。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

创建研究。

所有分析必须具有活动研究。此零件不具有研究，因此需要创建一个。

1. 在仿真选项卡→研究组，从材料列表中选择锡。



2. 选择新建研究。

   .

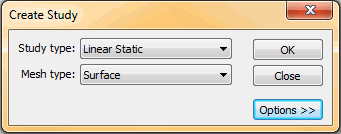

3. 对于钣金模型，网格类型默认为曲面。从研究类型列表中，选择线性静态，然后单击确定按钮。



   可以在仿真选项卡→研究组中看到新研究。



定义中面。

分析钣金件（或任何薄零件）需要中面。

1. 选择仿真选项卡→几何体组→中面。



2. 在中面命令条上，执行以下操作：

   1. 单击偏置于第 1 侧。

   2. 确保偏置比设置为 0.500。



      可以看到零件被自动选择，并且中面以绿色显示。



   3. 单击预览按钮，然后单击完成。

   4. 单击取消以退出命令。

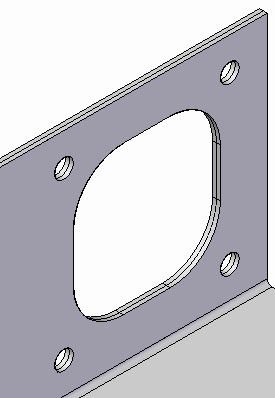

   5. 放大模型可看到中面。



选择中面。

1. 选择仿真选项卡→几何体组→定义。

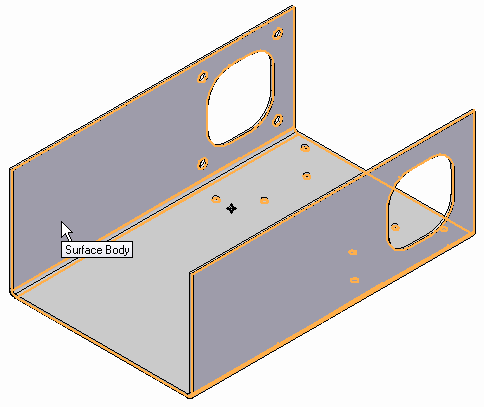

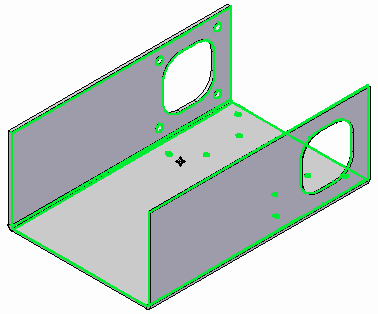

2. 选择如图所示的中面，然后单击接受。





对外壳划分网格。

1. 选择仿真选项卡→网格组→网格。

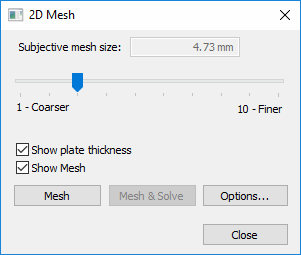

2. 在 2D 网格对话框中：

   1. 选择显示网格。

   2. 单击网格。

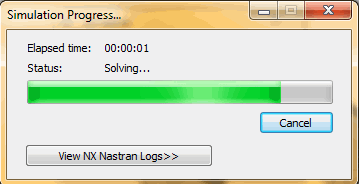

      NX Nastran 网格划分开始，并显示进度条。



      注释:

      在缺少载荷和约束的情况下，无法对研究进行求解，但是可以对模型进行网格划分。

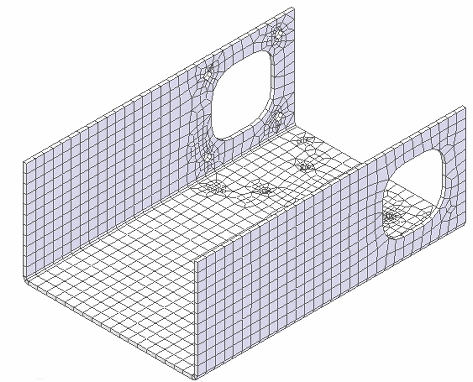

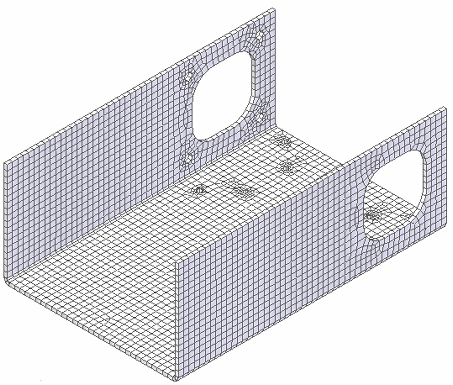

   片刻之后，外壳中面将显示曲面网格。



更改目标网格大小。

与四面体网格一样，可以使用目标网格大小滑块更改单元数。

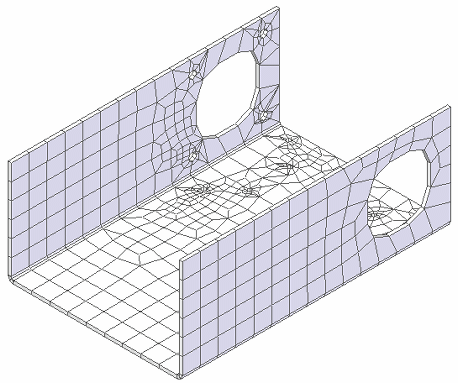

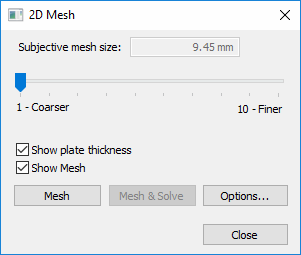

1. 使用滑块将网格大小更改为 1，然后再次单击网格。



   注意单元个数的减少。



2. 使用滑块将个数更改为值 7，再次选择划分网格，然后查看结果。



• 注意，每次增加单元数都需要增加对零件划分网格的时间。

• 增加单元个数会提高分析的精度，但是您必须权衡以增加处理时间为代价来提高精度是否值得。

关闭此文件。
