教程：创建并模拟屋顶桁架框架

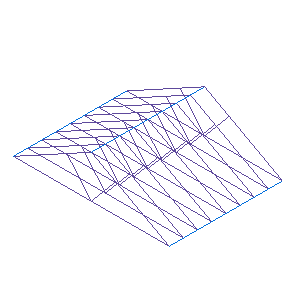

打开文件 FE_Roof.asm。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

如果框架环境尚未打开，选择工具选项卡→环境组→框架 。

创建初始桁架。

1. 在功能区上，选择主页选项卡→框架组→框架 。

2. 在框架选项对话框中，单击确定。

3. 在框架对话框中，打开 ANSI 文件夹，然后打开 Rectangular Tubing 文件夹。选择 Rectangular Tubing 2x1 1I2x.12.par。

4. 在任意通知对话框上单击确定。

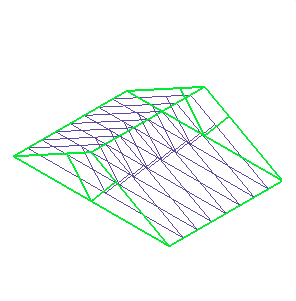

5. 如下图所示，选择第一个桁架部件。



6. 单击接受按钮，然后单击完成。



7. 在框架选项对话框中，选择确定。

创建剩余的桁架。

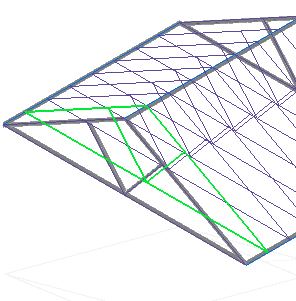

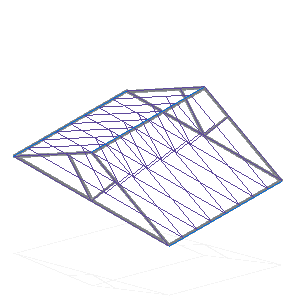

1. 框架命令仍将处于活动状态。如图所示，选择下一个桁架部件。



2. 单击接受按钮，然后单击完成。



3. 在框架选项对话框中，选择确定。

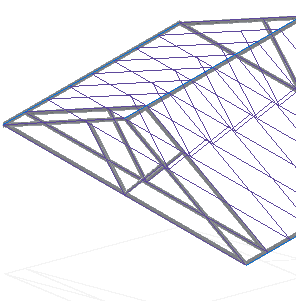

4. 为剩余的桁架重复操作，直到创建整个框架为止。



5. 按 Esc 退出框架命令。

   提示:

   作为创建框架的备选方法，您可以围绕全部路径拖出一个选择框，即可一步创建所有桁架。



选择 QY CAD 应用程序按钮，然后选择保存。

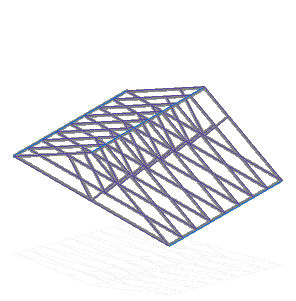

观察路径查找器上的框架。

1. 请注意路径查找器上的单个框架部件特征。

2. 展开该组，您将看到在之前步骤中创建的全部框架。将光标放置在各个框架上，注意它们在视图中的高亮显示。



3. 展开各框架，将显示单独的梁。将光标放置在各个梁上，注意它们在视图中的高亮显示。



   注释:

   如果一次选择了全部路径（如之前提示所述），路径查找器将只显示包含了全部梁的一个框架。

创建研究。

1. 选择仿真选项卡→研究组→新建研究命令。



2. 选择线性静态研究类型和梁网格类型，然后单击选项。

3. 在结果选项下，在节点部分中选择梁端反作用。

4. 单击确定。

5. 几何体组中的定义命令将变为活动状态。围绕整个框架拖出一个选择框。



6. 接受该框架。

   蓝色曲线代表了梁曲线。



将载荷放置在屋顶上。

1. 选择仿真选项卡→结构载荷组→力命令。



2. 在命令条上，将选择过滤器更改为曲线。选择框架顶部上的梁。

   注释:

   共有 18 条梁曲线。



3. 选择“载荷”命令条上的翻转按钮 以翻转载荷方向。



4. 在值框中键入 1000 lbf。

5. 右键单击以接受，然后单击以完成。

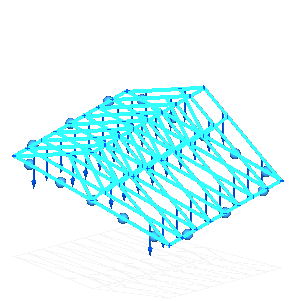

即会放置力。

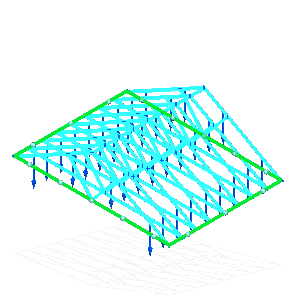

向框架的外部成员添加固定约束。

1. 选择仿真选项卡→约束组→固定命令。

2. 在命令条上，将选择过滤器更改为曲线。

3. 如下图所示，选择四个外部梁。



4. 右键单击以接受，然后单击以完成。

在仿真窗格中，执行以下操作：

1. 将光标放置在几何体节点上，然后右键单击。选择隐藏梁曲线。





2. 关闭载荷和约束的显示，方法是清除它们前面的复选框。

划分网格并对研究求解。

1. 选择网格命令，然后在“网格”对话框中使用滑块将目标网格大小定义为 3 或 4。

2. 单击网格划分并求解按钮。

片刻之后，结果将显示在仿真结果环境中。

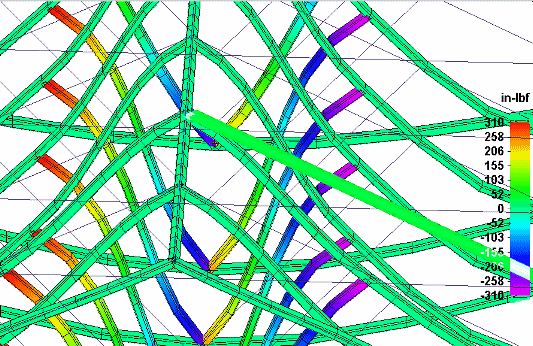

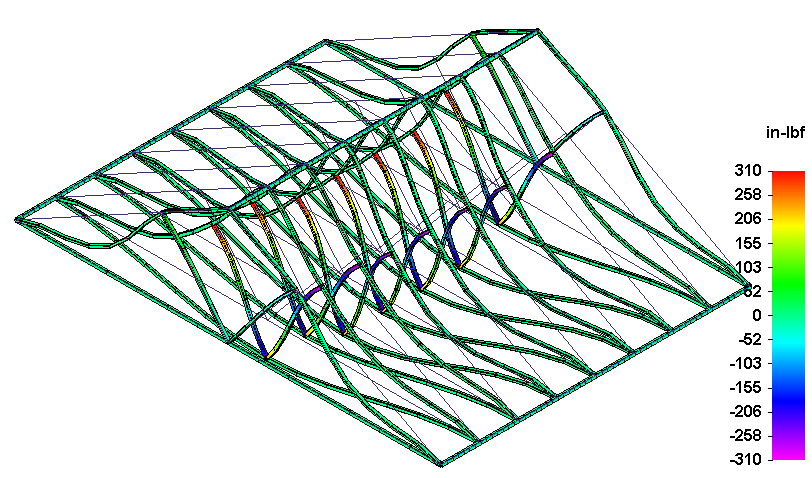

显示梁反作用力图。

1. 在主页选项卡上→数据选择组：

   1. 从结果类型列表中，选择梁端反作用。

   2. 从结果分量列表中，选择梁 平面 1 力矩。

      注释:

      • 这些图像中的颜色条标题将被关闭。

      • 力矩值的单位是英寸磅力。





2. 在不更改在结果类型中选择梁端反作用的情况下，查看结果分量列表中的其他结果。

注释:

如果您的绘图结果不同于所示图像，请执行以下操作：

1. 选择主页选项卡→显示组→显示选项 。

2. 确认选中云图、变形、颜色条和梁横截面选项被选中，然后单击关闭。

3. 从显示选项卡→主显示组→边样式列表中，选择外部网格。

4. 从颜色条选项卡→格式组→格式列表中，选择浮点。

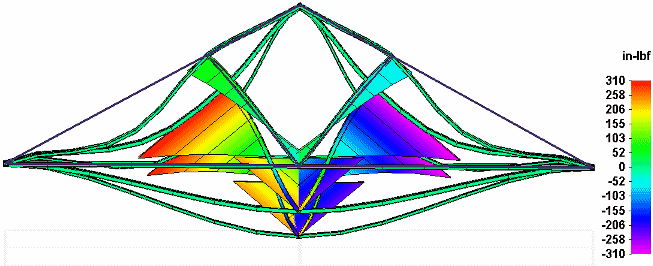

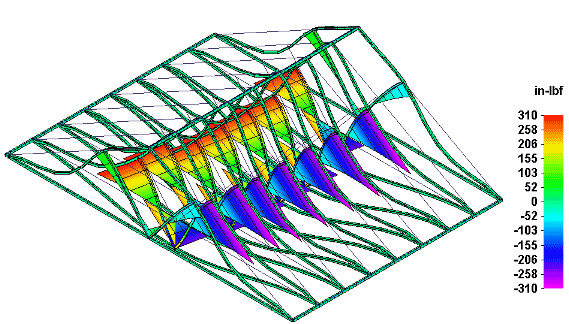

显示梁图。

1. 选择主页选项卡→显示组→显示选项命令，然后选中梁图复选框。



2. 确认仍在结果类型列表中选中梁端反作用。从部件类型列表中，选择梁 平面 1 力矩。

3. 将以上显示的梁横截面结果与以下显示的梁端反作用的梁图结果进行比较。





   注释:

   了解有关梁图的更多信息：

   • 梁反作用力分量图

   • 梁应力分量图

   • 梁图

   • 梁属性

关闭此文件。
