教程：简化模型并使用 X,Y,Z 分量施加载荷

为获取 QY CAD 仿真最佳结果，可在零件、钣金和装配模型中优化几何体。有一些方法可用于此操作，如：

• 使用简化模型

• 移除几何体缺陷和小实体

• 围绕开口、孔和紧固件偏置边

有关这些方法以及其他方法的信息，请参见适用于仿真的装配最佳实践。

要加速装配模型中的网格划分，可以在研究中使用零件和钣金几何体的简化表示。在此教程中，了解如何使用载荷命令条→方向类型列表中的分量选项简化自行车手把。

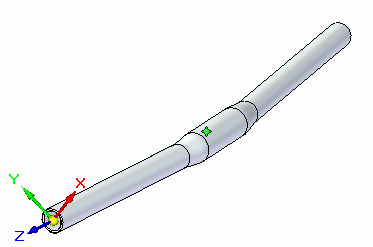

1. 打开名为 FE_bar-XYZ.par 的文件。此模型表示自行车手柄条。

   仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。



2. 简化模型。

   假设每个手臂对该横杠施加的力相等。利用对称性，可以通过将横杠剪成一半来加快有限元模型的处理。

   注释:

   此更改将影响设计零件；对于您自己的生产模型，建议复制一个模型，以简化此类操作。

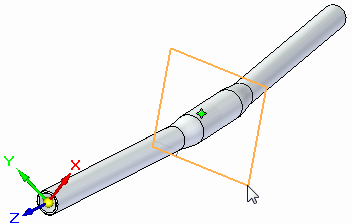

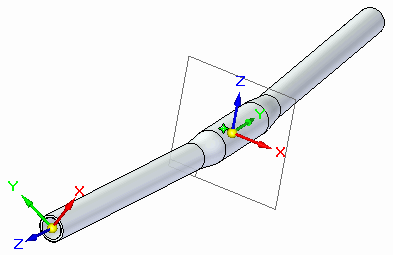

   1. 在路径查找器中，打开前视图 (xz) 基本参考平面。



   2. 此外，还应在路径查找器中打开基本坐标系。

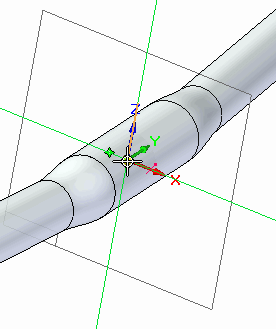

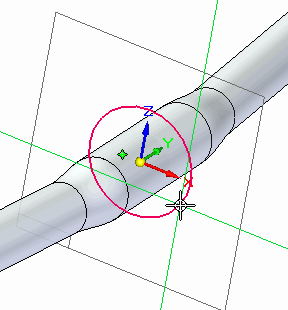

   3. 按照位于基础坐标系原点中心位置的中心点画一个圆。



   4. 定义直径为 75 mm 的圆。



   5. 选择圆圈所示区域。在“拉伸”命令条上的添料/除料列表中，选择除料 。

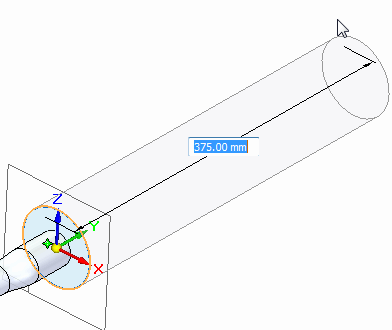

   6. 将圆向右侧拉伸 375 mm。

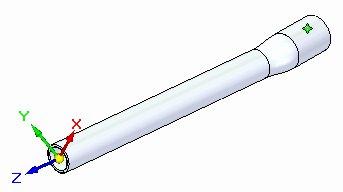

   7. 在路径查找器中，关闭基本坐标系和前视图 (XZ) 参考平面。



3. 创建静态研究。

   1. 选择仿真选项卡→研究组→新建研究。

   2. 选择线性静态研究类型和四面体网格类型。选择确定。

4. 添加力。

   1. 选择仿真选项卡→结构载荷组→力。

   2. 在载荷命令条的方向类型列表中，选择分量 。

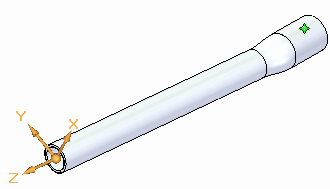

   3. 还是在该命令条上，从选择坐标系列表中选择右手坐标系 。

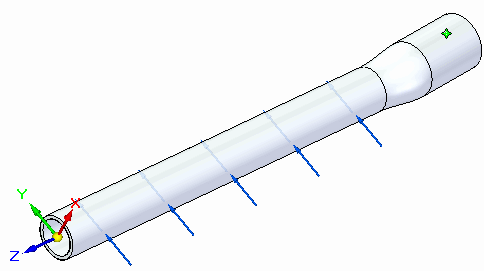

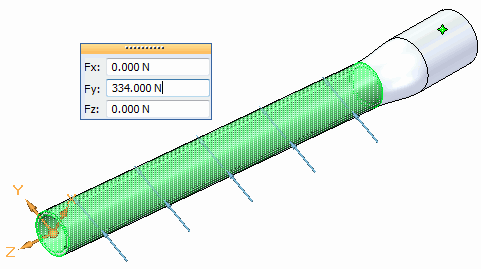

   4. 选择该条的内柱面和外柱面。在 Fy 分量框中，输入力值 334 N (75 lbf)。将 Fx 和 Fz 分量设置为零。



   5. 右键单击以接受，然后单击以完成。



5. 在若干面上定义固定约束。

   1. 选择仿真选项卡→约束组→固定。

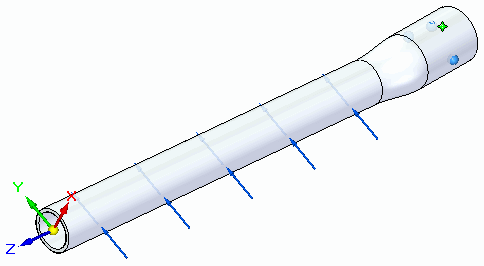

   2. 选择条右端的内面和外面。



   3. 右键单击以接受，然后单击以完成。



6. 选择求解命令。

   片刻之后，即已对零件划分网格并求解。

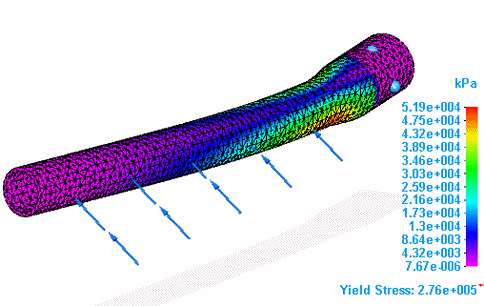

   结果将显示在仿真结果环境的变形模型中。

7. 旋转零件以查看最大应力的区域。



8. 关闭文件。

---
