教程：创建多个研究

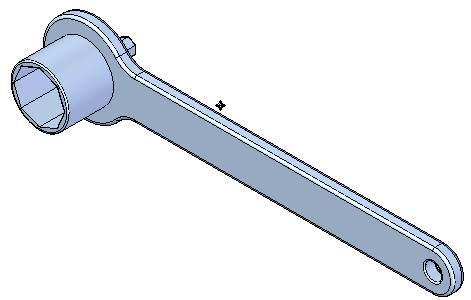

打开 FE_bike_tool.par。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

创建一个研究，对施加于手柄的力进行模拟。

1. 在仿真选项卡→研究组上，通过从材料列表选择不锈钢将材料指派给零件。



2. 选择仿真选项卡→研究组→新建研究。



3. 在创建研究对话框中，进行以下设置：

   • 研究类型=线性静态

   • 网格类型=四面体

   研究已创建，并在功能区中指示为活动状态。



   新研究还会在仿真研究导航窗格中列出。

4. 在仿真窗格中，单击研究名称左侧的减号框以折叠研究。

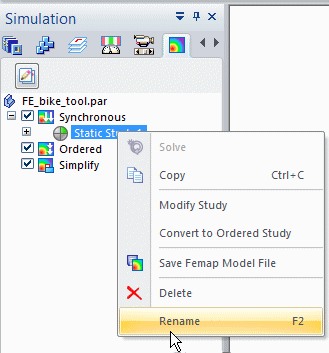

5. 右键单击默认研究名称，将其重命名为手柄上的力。





复制此研究以创建第二项研究。您将使用此新研究，对施加在手柄上的压力建模。

1. 在仿真窗格中，右键单击 Force on handle 研究并从快捷菜单中选择创建副本。

   提示:

   可以使用创建副本命令快速复制已求解的研究。此命令将复制研究中的所有内容，包括几何体、载荷、约束、连接件、网格和结果。

   将创建与第一项研究相同的另一项线性静态研究。活动研究的名称以蓝色显示。



2. 折叠新研究，即静态研究 2。将研究重命名为手柄上的压力。

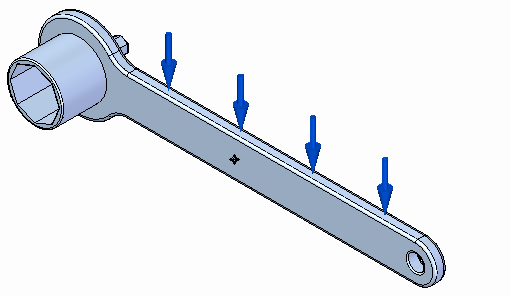

在手柄上定义 445 牛顿（100 磅）的力。

1. 在功能区上的仿真选项卡→研究组中，通过从研究列表选择手柄上的力研究来激活该研究。



2. 选择仿真选项卡→结构载荷组→力。

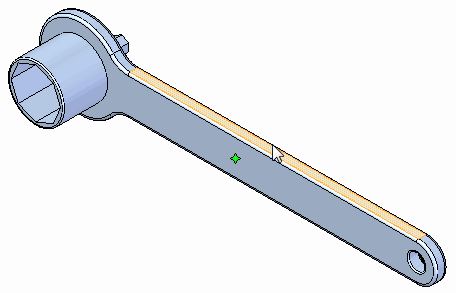

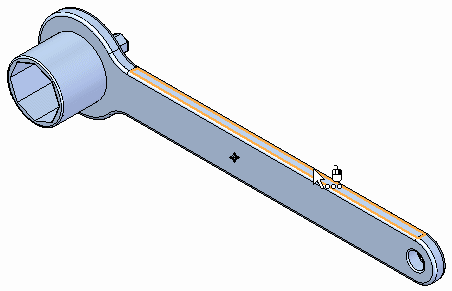

3. 选择手柄的顶面。

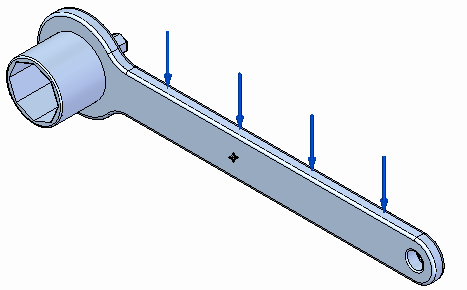

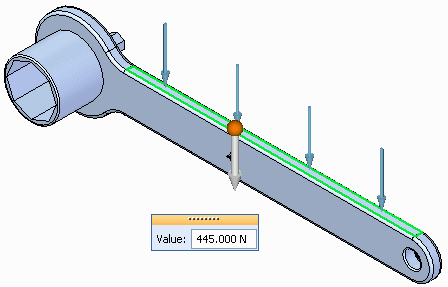

4. 翻转其方向 ，然后键入力值 445 N。



5. 选择符号大小/间距按钮 。

6. 使用滑块将符号大小更改为 8。选择确定。



7. 在空白处右键单击以接受，然后单击以完成。

在手柄上的力研究中定义固定约束。

1. 对承窝周围使用缩放区域命令。

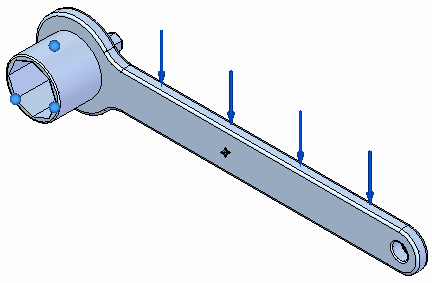

2. 选择仿真选项卡→约束组→固定，然后选择圆柱和承窝端面。



3. 在空白处右键单击以接受，然后单击以完成。



对手柄上的力研究进行求解。

1. 选择网格命令。在四面体网格对话框中，使用滑块将目标网格大小更改为 8。

2. 单击网格划分与求解。

   注释:

   对于更精细的网格大小，处理过程将需要更长时间。

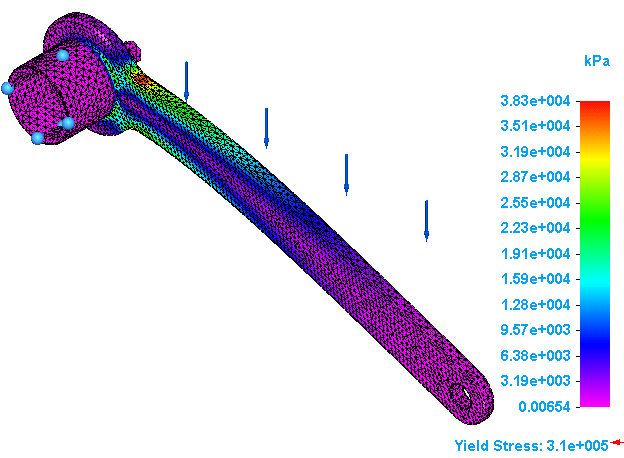

   结果显示在仿真结果环境中。

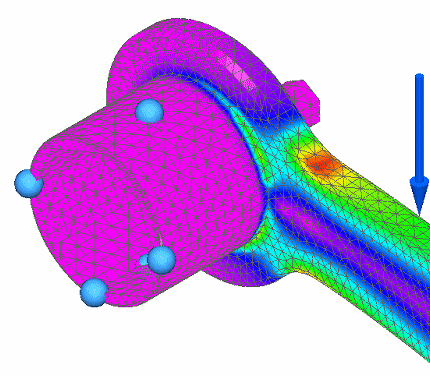

3. 对承窝周围使用缩放区域命令，观察应力最高的区域。



4. 在功能区中，单击关闭仿真结果。

在手柄上的压力研究中定义 276 kPa (40 lb/in₂) 的压力。

1. 在仿真选项卡→研究组中，通过从研究列表选择手柄上的压力研究来激活该研究。



2. 选择仿真选项卡→结构载荷组→压力。



3. 选择手柄的顶面。

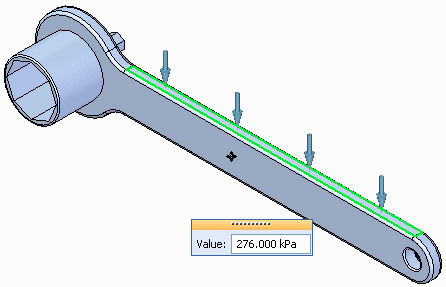

4. 确保方向点指向手柄。键入压力值 276 kPa。



5. 在载荷命令条上，选择符号大小/间距按钮：

6. 在图形符号大小对话框中，使用滑块将大小更改为 8。选择确定。



7. 右键单击来完成，然后单击以结束命令。

从手柄上的力研究中复制固定约束。

1. 展开手柄上的力研究中的约束收集器。



2. 右键单击 Fixed 1 约束，然后按 Ctrl+C。

3. 在仿真窗格中，选择手柄上的压力研究以使其成为活动研究，然后按 Ctrl+ V。

   选中后，研究名称以蓝色文本显示，表示它是活动研究。

   + 符号添加到约束，表示它现在已填充内容。

   在图形窗口中，可以看到套接字上的固定约束符号。



   注释:

   可以展开 Pressure on handle 研究中的约束收集器，确认 Fixed 1 约束已复制。

对手柄上的压力研究划分网格并求解。

1. 重复以上对模型划分网格和对分析进行求解的步骤，但这次是用于手柄上的压力 研究。

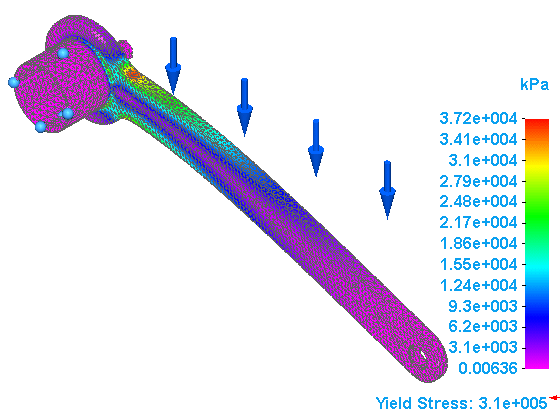

   结果显示在仿真结果环境中。

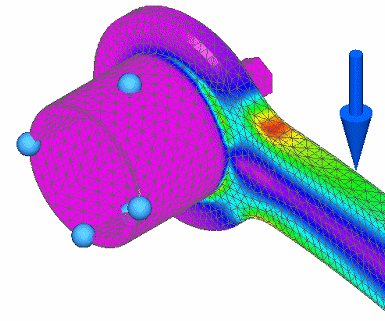

2. 对承窝周围使用缩放区域命令，以观察最高应力的区域。



3. 在功能区中，单击关闭仿真结果。

使用仿真窗格导航不同研究。

显示单个/所有研究按钮可将仿真窗格中的显示列表更改为显示所有研究或一次只显示一个研究。这对管理多个研究十分有用。

1. 在仿真窗格中，单击减号按钮以折叠手柄上的力研究。对手柄上的压力研究执行相同的操作。

2. 在仿真窗格的顶部，选择显示单个/所有研究按钮。



   将显示显示下一个研究和显示上一个研究箭头，如下所示。



   此操作还会更改显示结果，使仿真窗格中一次仅显示一个研究。

3. 单击箭头，在仿真窗格中导航研究。

4. 再次单击显示单个/所有研究按钮，以恢复原始研究列表。

关闭此文件。
