教程：在零件文件之间复制和粘贴仿真项

打开两个模型文档。

1. 打开名为 FE_support_V1.par 的现有文件。

   仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。



2. 并打开 FE_support_V2.par。



将载荷和约束从一个文件复制到另一个文件。

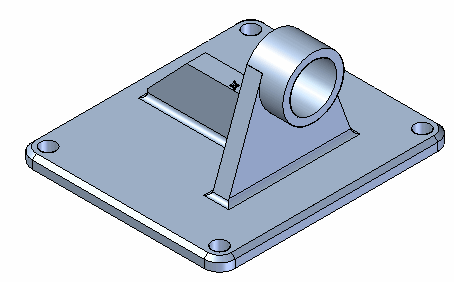

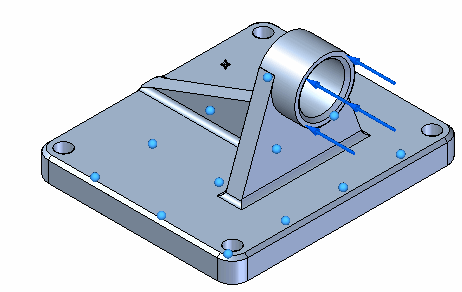

FE_support_V1.par 包含力载荷和固定约束。FE_support_V2.par 包含研究，而不包含载荷和约束。

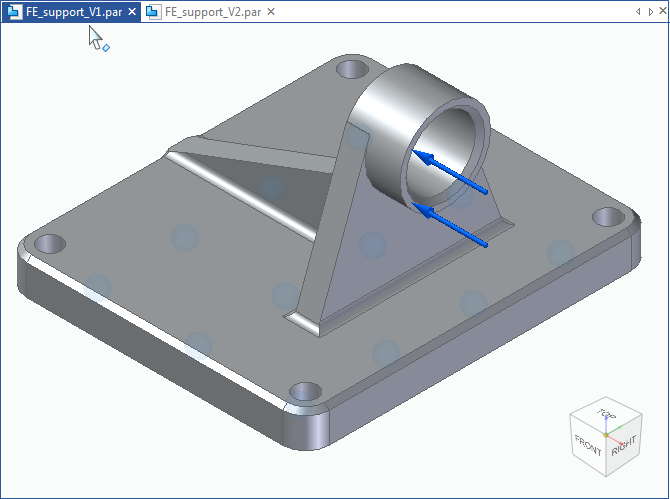

1. 单击包含 FE_support_V1.par 的文档选项卡，使其成为活动文档窗口。



2. 在仿真窗格中，按 Ctrl 键并单击力 1 载荷和固定 1 约束，使它们都高亮显示，然后按 Ctrl+C。



3. 单击包含 FE_support_V2.par 的文档选项卡，将其设为活动文档窗口，并将光标放在文档选项卡上，按 Ctrl+V。

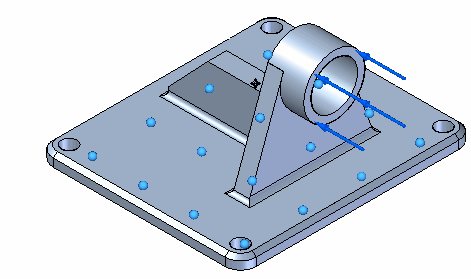

   现在，您可以看到复制到部件 FE_support_V2.par 的载荷和约束，FE_support_V2.par 的仿真窗格显示复制的载荷和约束。



对 FE_support_V2.par 划分网格并求解。

选择仿真选项卡→求解组→求解。

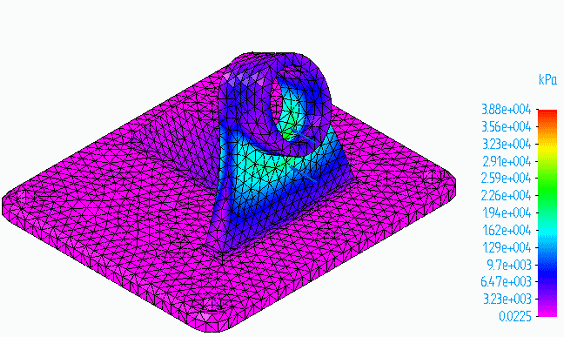

片刻之后，您会看到结果。

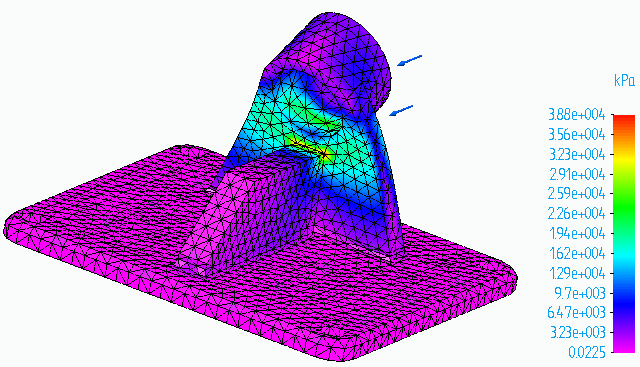

旋转此模型，以查看后面的结果。

（可选）将文档视图改回 FE_support_V1.par，然后对其划分网格并求解。

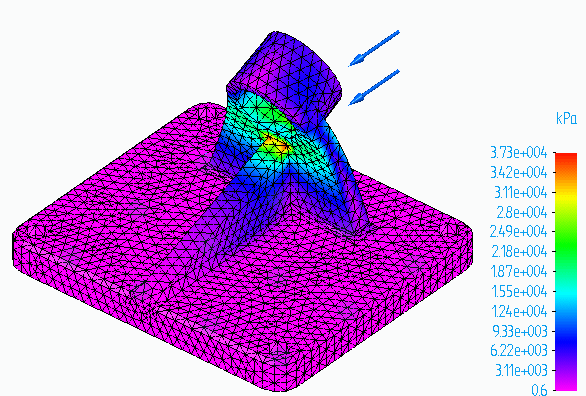

片刻之后，您会看到结果。

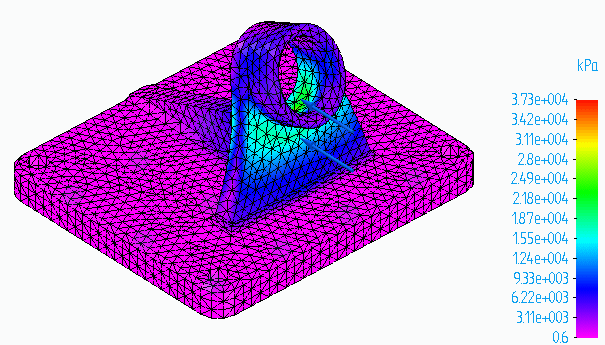

旋转此模型，以查看后面的结果。

请注意，FE_support_V1.par 和 FE_support_V2.par 得出的结果是不同的。这是由于该安装后侧上的支架中存在结构差异。

保存并关闭每个文件：

1. 在快速访问工具条上，单击保存。

2. 在文档窗口选项卡上，右键单击并选择关闭窗口，或者单击 X 按钮。
