练习：应用用户定义的约束


    用户定义约束通过在文档中使用任何直角坐标系以提供自由度的灵活定义。根据网格类型，可以将用户定义约束应用到面、面集、特征、边、点、节点或曲线。

    • 对于带有四面体网格的实体零件，使用此交互式三重轴来限制三个平移自由度 (DOF) 的任意组合中的移动。

    • 对于带有曲面网格的薄体零件，可以限制六个自由度（三个平移自由度和三个旋转自由度）的任意组合中的移动。

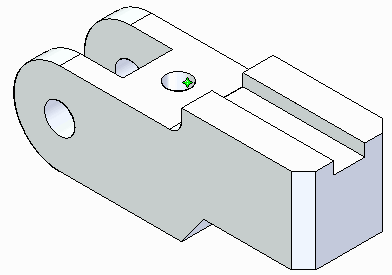

  1. 打开文件 FE_user-defined.par。

    仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

应用用户定义的约束。

  1. 选择仿真选项卡→约束组→用户定义的约束。

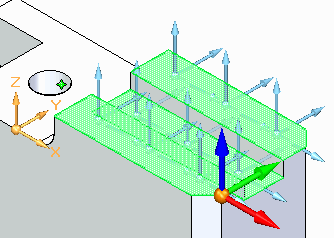

  2. 在零件顶部选择三个平的面，如下所示。

  3. 选择三重轴的蓝色 Z 向箭头以限制 Z 方向的移动。

  4. 选择三重轴的绿色 Y 向箭头以限制 Y 方向的移动。

  5. 右键单击以接受，然后在空白处单击以完成。

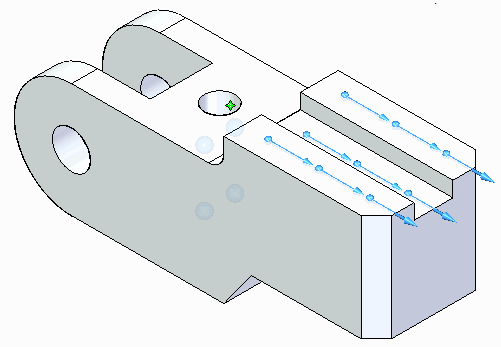

    6. 注释:

    在约束命令条上，可以选择显示标签图标

    以查看自由度。在此模型中，标签显示：无约束自由度 1。

    有关更多信息，请参考约束标签。

施加固定约束。

  1. 选择仿真选项卡→约束组→固定。

  2. 选择中心孔的圆柱面。

  3. 右键单击以接受，然后在空白处单击以完成。

放置力载荷。

  1. 选择仿真选项卡→结构载荷组→力。

  2. 选择背面。

  3. 在命令条上，单击翻转 。

  4. 在值框中键入 200 N，然后按 Enter 键。

  5. 单击以完成。

划分网格并求解模型。

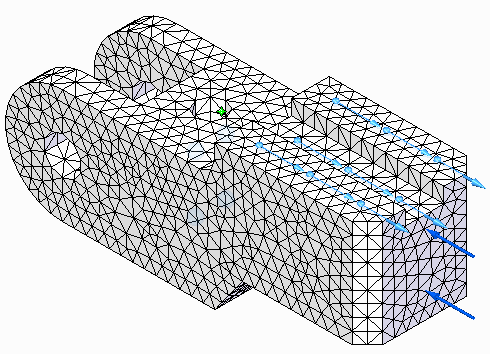

  1. 选择仿真选项卡→网格组→网格。在网格对话框中，单击网格。

  2. 选择仿真选项卡→求解组→求解。

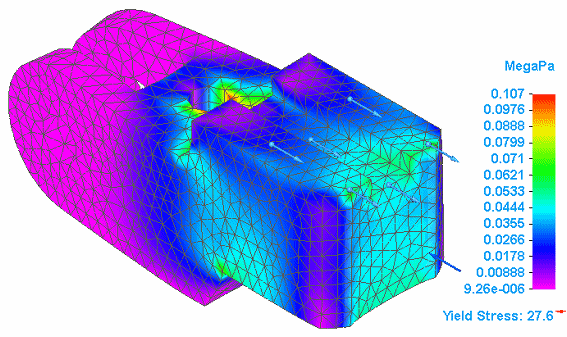

    片刻之后，处理完成，且应力结果将以百万帕斯卡 (MegaPa) 为单位显示。

  3. 关闭此文件。
