练习：施加沿曲面滑动约束

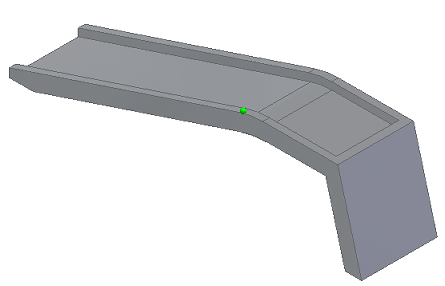

打开文件 FE_car_ramp.par。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

放置约束以复制沿曲面的滑动。

1. 选择仿真选项卡→约束组→沿曲面滑动 。

2. 旋转视图，以便可以看到斜坡的下侧。

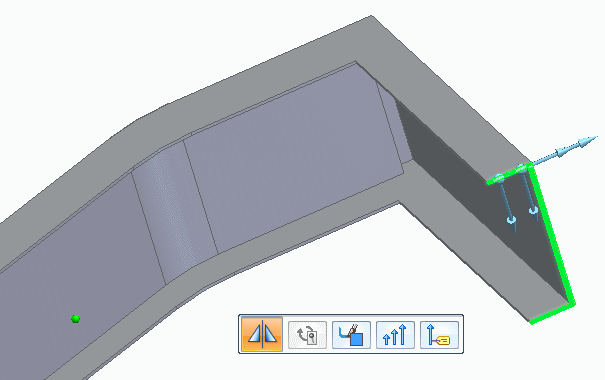

3. 对右端进行放大并使用“快速选取”选择底面。

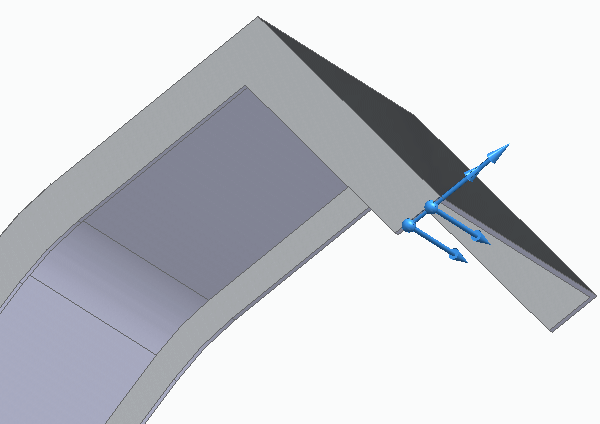

4. 在空白处右键单击以接受。单击以完成约束的放置。



按 Ctrl+I，将视图重定向到正等测图。

放置固定约束。

1. 选择仿真选项卡→约束组→固定。

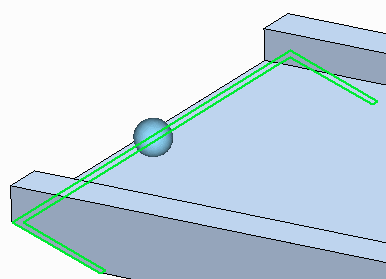

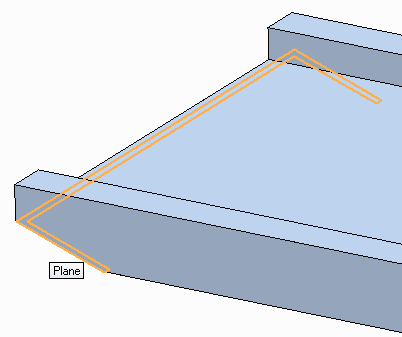

2. 对斜坡的左端进行放大。选择底面。



   此面上将显示固定约束的预览。



3. 在空白处右键单击以接受。单击以完成约束的放置。

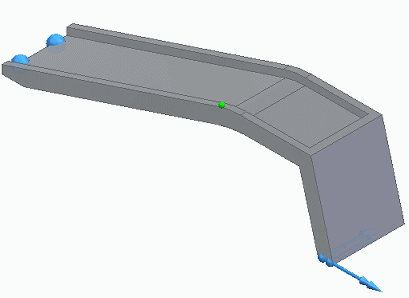

按“适合”以查看整个零件。

关闭此文件。
