装配族 (FOA) 零件明细表

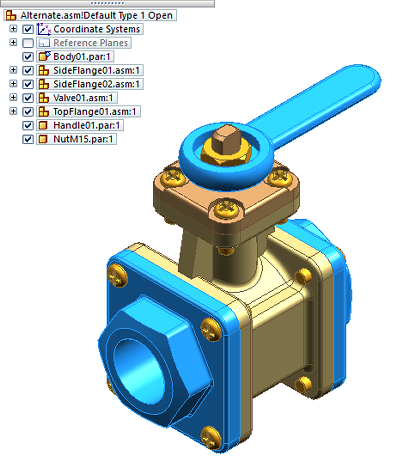

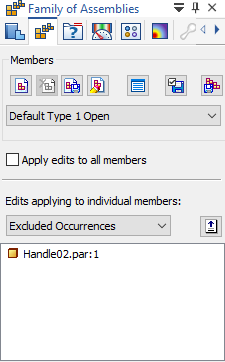

装配族 (FOA) 是大多数零件与主装配中的零件完全相同，但部分零件和子装配在单独的族成员之间不同的装配。 例如，FOA 可能具有不同的部件变体、紧固件类型、修剪和附件。 在 QY CAD 中，可以使用“备选装配”功能创建和管理主装配文档和族成员文档。

有关对装配族建模的信息，请参见：

• 创建新的装配族

• 备选装配对 QY CAD 功能的影响

虽然为装配族创建零件明细表与为其他类型的装配模型创建零件明细表大致相同，但可以使用不同的命令来这样做。 选择装配族零件明细表命令 并单击 FOA 图纸视图后，可以选择使用成员选择选项卡（装配族零件明细表属性对话框）在放置零件明细表前或多或少地选择几个要包括在零件明细表中的 FOA 成员。此选项卡仅在使用装配族零件明细表命令时可用。 有关详细信息，请参见创建装配族零件明细表。

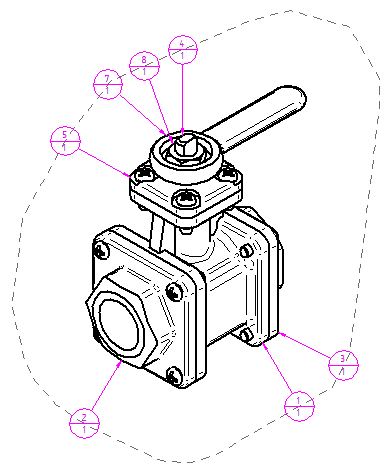

在图纸页上放置零件明细表之前，可以继续使用装配族零件明细表属性对话框对其进行定制。例如，可以添加标题，添加列以显示文档号、材料，以及添加其他模型派生信息。 还可以定制项的符号标注形状或符号标注形状布置样式和顺序。

FOA 零件明细表可以引用只有几个 FOA 成员或许多族成员的主装配。 为大型装配创建新的零件明细表时，可以选择将其放在单独的表图纸页上，而不是活动图纸页上。 可以使用零件明细表命令自动生成新的表图纸页。

为此，可以从命令条的样式列表中选择预定义的表样式，ANSI - 新表格页或 ISO - 新表格页：

还可以在零件明细表属性对话框的位置选项卡中选择新建表图纸页选项来执行此指定。FOA 零件明细表放置在图纸页上，其名称为 Table1:1。

对于标准零件明细表，更新带灰色过时边界的图纸视图时，默认情况下会更新其零件明细表，因为零件明细表仅引用图纸视图中显示的信息。

因为更改了未显示在图纸视图中的主装配中的一个 FOA 成员，FOA 零件明细表可能会过时。 在这种情况下，图纸视图不会显示灰色过时边界，但零件明细表将显示。

有两种方法可更新 FOA 零件明细表：

• 要更新图纸视图和零件明细表，在功能区上选择更新视图命令 。

• 要直接更新表，右键单击 FOA 零件明细表并选择更新快捷命令。

与其他零件明细表一样，可以使用零件明细表属性命令条上的链接到活动项选项 使用相同项号为同一图纸视图创建多个零件明细表。如果有三个零件明细表链接到活动的零件明细表，并且更改了活动零件明细表中的项号设置，则其他零件明细表周围会显示过时灰色框。 更新活动零件明细表时，链接的零件明细表也将更新。

要链接两个零件明细表：

1. 首先，必须选择要链接到的零件明细表，并使用其快捷菜单上的设为活动命令指定它为活动的零件明细表。

2. 创建另一个零件明细表，然后选择命令条上的链接到活动项选项以链接它们。

始终从 FOA 主装配文档中的全部成员部件读取项号。 这与选定要包含在 FOA 零件明细表中的成员无关。

当选择装配族零件明细表命令时，可以指定是动态创建显示在零件明细表中的项号，还是基于定义于主装配文档中的主项号方案创建项号。

• 如果在装配文档的项号页面（QY CAD 选项对话框）中选中保持项号复选框，则在装配中创建装配项号。

• 要在 FOA 零件明细表中使用装配生成的项号，在装配族零件明细表属性对话框的选项选项卡中选中使用装配生成的项号复选框。

如果使用装配生成的编号，并且主装配中任何唯一的零件文档具有多个项号，则将在两个连续的行中以两个不同的项号以及一个不确定标记 (*) 来显示同一项，以此在 FOA 零件明细表中反映此不确定情况。 这表示 FOA 主装配文档中的一个或多个成员已过时，且零件号未更新。
