零件明细表

有两个命令用于生成零件明细表：

• 要创建装配族 (FOA) 文档的零件明细表，使用主页选项卡→表组→装配族零件明细表命令 。有关详细信息，请参见创建装配族零件明细表。

• 对于所有其他装配零件明细表，使用主页主页选项卡→表组→零件明细表命令 。要了解基本步骤，请参见创建零件明细表。 还可以对此创建变体：

  • 创建总长度零件明细表

  • 创建柔性软管和管件的零件明细表

  • 创建爆炸零件明细表

  • 创建子装配零件明细表

在将零件明细表放置到图纸页上之前，可以使用零件明细表属性对话框中的页面来根据您的要求设置其格式。

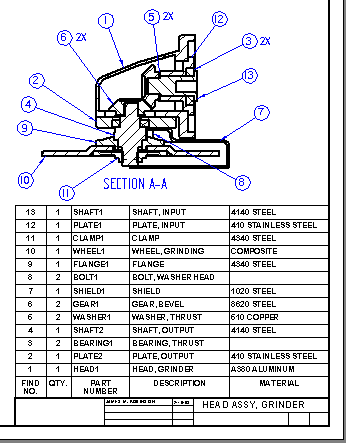

零件明细表包含标题 (A)、列标题 (B) 和列数据 (C)。

放置零件明细表后，通过双击零件明细表和直接在图纸上进行编辑，可以更改零件明细表标题和页眉，并修改单元格的格式。

可以在零件明细表中包括诸如“标题”、“文档号”、“质量”和“材料”等的零件属性。请使用零件明细表属性对话框的列选项卡来为要包括在零件明细表中的每个属性设置列。属性本身使用“应用程序”菜单上的以下命令在零件文档和钣金文档中进行定义：

• 信息选项卡→文件属性命令

• 信息选项卡→材料表命令

还可以使用“属性管理器”命令查看和编辑零件明细表的文档属性。在装配图纸中工作时，属性管理器命令将显示装配中所有零件的文档属性。这利于确保零件明细表显示有关装配的正确和完整的信息。

有关如何定义定制属性并将其显示在零件明细表中的示例，请参见示例：在零件明细表中显示定制属性和材料。

装配通常包含不需要模型的部件，如油漆、润滑油、机油和标签等。这些非图形零件仍需要归档在为装配创建的零件明细表和物料清单中。在 QY CAD 中，可以在“零件”和“钣金”环境中使用应用程序菜单中的文件属性命令为空白零件文档添加定制属性。使用定制属性为这些类型的零件定义必需的信息。您可以创建两类非图形零件：需要单位类型和数量的零件，以及不具有单位类型和数据的零件。

有关更多信息，请参见装配中的非图形零件。

您可以为同一图纸创建多个零件明细表。使用多个零件明细表时，可以为同一零件指定不同的项号。也可以创建只包含特定的部件类型（例如管道）的零件明细表。

要创建共享相同项号的零件明细表，则可以指定一个活动零件明细表。然后，当创建其他零件明细表时，可以使用零件明细表命令条上的链接到活动项按钮链接这些明细表。

您可以将其他零件明细表指定为活动零件明细表，方法是选中某个零件明细表后，在快捷菜单中选择设为活动的命令。当创建一个新的零件明细表后，该列表将变为活动零件明细表。

零件明细表与零件视图类似；如果零件明细表已过时，零件明细表四周便会显示一个灰色轮廓，指示它需要更新。例如，编辑零件属性后，必须更新零件明细表才能显示更改。快捷菜单中的更新命令可更新零件明细表。

QY CAD 不通过检查文件时间戳记来确定零件明细表是否已过时。而是根据缓存的属性计算内存中的零件明细表，并将其与现有的零件明细表数据作比较。如果存在差异，则零件明细表会变为过时。

并且，如果零件明细表中有大量零件，则软件将使用模型参考的几何时间戳记来确定零件明细表是否过时。这种过时检查发生在文档转换（例如，当您打开或保存文件时）期间、零件明细表更新期间以及创建、更新或删除使用零件明细表所引用的相同装配的图纸视图时。

可以使用样式命令为零件明细表创建您自己的完整定制表样式。例如，可以定义表格边界、栅格和标题分隔符的线条颜色。

将零件明细表放置在图纸中时，可以使用零件明细表命令条中的表格样式列表选择定制表样式。

有关更多信息，请参见以下帮助主题：

• 表样式

• 创建或修改表样式

在创建框架和管的报告时，可以使用选项选项卡（零件明细表属性对话框）、格式报告对话框和项号页（QY CAD 选项对话框）上的选项定义准则。创建管报告时，可以区分管角度。

通过这些选项，可以创建报告：

• 根据角度倾斜方向，将不重复的框架或管置于单独的行上。

• 使用 + 和 - 或顺时针和逆时针前缀作为零件明细表中的唯一性参数。

• 根据角度旋转区分框架或管。

• 显示正确的端角。

• 在零件明细表中针对非平面的框架端使用定制字符串。

以下说明了基于定义的列选项的框架测量方式的结果。
