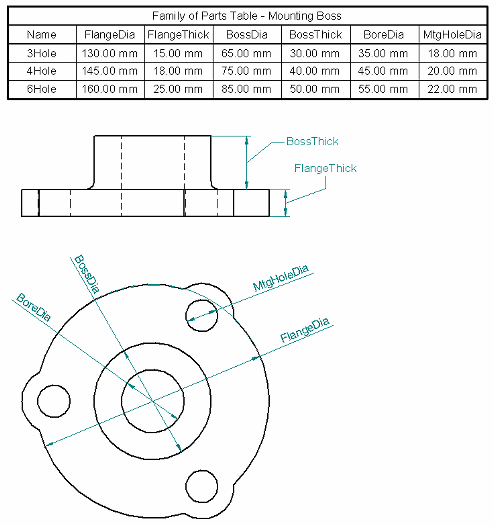

图纸上的零件族尺寸表

要在图纸上创建零件族表，首先放置包含一个族成员的一个或多个图纸视图，然后向这些视图添加尺寸。

然后，选择“零件族表”命令 ，再选择族成员的图纸视图。

这个命令显示“零件族表属性”对话框上的“变量”选项卡，其中可以指定要包括在表中和从表排除的族变量。

然后，可以将表放置在图纸中，或者首先使用包含多个选项卡的“零件族表属性”对话框中的其他选项。

• 可以使用“数据”选项卡添加和编辑数据。也可以通过双击列顶部的空白单元格或通过依次选择列、“列格式”按钮 ，创建和编辑列标题。

  注释:

  对表数据进行排序和分组时，需要表标题。请参见帮助主题使用数据选项卡。

• 可以使用常规选项卡指定表样式及最大表高度或数据行数。位置选项卡指定图纸中的放置位置，以及是将其放置在当前图纸中还是放置在一个或多个新的工作表中。

  请参见帮助主题定义表大小和位置。

• 在“标题”选项卡中可指定表标题和副标题的文本、格式和定位。请参见帮助主题使用标题选项卡。

• 或者，可以使用“排序”选项卡指定根据定义的列标题对表进行排序。可以使用组选项卡，将表数据分组为不同类别，从而将相似的项目集中在一起。请参见以下帮助主题：

  • 使用排序选项卡

  • 对表中的数据进行分组

最后一步是将图纸尺寸链接到零件族表中的变量。

“零件族属性”对话框上的“变量”选项卡是选择要在零件族图纸表中显示的变量之处。还有可以链接到图纸上尺寸的变量。

“变量”选项卡由两个变量列表组成：

• 左侧窗格“变量”显示所选零件族的变量表中找到的所有变量减去右侧窗格中列出的变量。

• 右侧窗格“表中显示的变量”显示当前为图纸表选择的变量。

可以使用“移除”按钮从表中移除变量。可以使用“添加”按钮向表添加变量。

单击“确定”时，导入所有族成员的数据，且图纸表已准备好放置在图纸页上。

将表放置在图纸上后，可以将每个族变量链接到图纸上相应的从动尺寸。链接有关联性，因此当模型中的成员更改时，图纸上的尺寸也将过时。

每个尺寸只能链接到一个变量，但可以将同一变量链接到多个尺寸。这样可以在不同视图中说明同一尺寸。

• 要创建链接，请使用“零件族表”命令条上的“链接变量”按钮：。

• 要移除链接，请使用命令条上的“取消链接变量”按钮 。

单击放置表之前可以对表进行格式更改，也可以先放置表，然后选择命令条或表快捷菜单上的“属性”按钮修改表和数据格式。

可以进行的格式更改包括：

• 添加一个或多个多行文本的表标题。

• 隐藏表行。每行都显示一个族成员的值。您可能希望不显示除图纸视图成员外的其他成员的数据。

• 隐藏表列。每列都显示族变量的族派生值。您可能不希望显示在图纸视图中不显示相应尺寸的变量的值。

• 对成员（行）和变量（列）重排序。可以对行进行上下移动，可以对列进行左右移动。

• 更改数据显示顺序。可以使用多列（最多 3 列）进行排序。

• 插入一个或多个用户定义数据列，并指定使用属性文本字符串从模型提取如质量、数量和材料的信息。

  注释:

  通过在“选择属性文本”对话框中选择“活动文档中的变量”作为源，可以使用属性文本从变量表提取信息。要了解如何使用零件族表中的属性文本，请参见更改零件明细表或表中的使用属性文本提取模型信息部分。

使用“格式化列”对话框上的选项在表中执行如添加、对齐和定位标题、隐藏列、更改列宽和对齐数据等操作。

使用“格式化表单元格”对话框中的选项，可对标题行中当前所选的单元格或列中的所有数据单元格进行格式化。

要了解如何在不更改表样式的情况下更改表中各元素（标题、列、标头和数据单元格）的外观，请参见帮助主题操控表的行和列。

要了解如何更改表格式，请参见更改零件明细表或表。

如果更改零件族导致图纸表过时，表周围会出现细的灰色边框。

要基于模型更改来更新表，请使用表快捷菜单上的“更新零件族表”命令。还可以使用此命令应用对现有表进行的格式更改。

可以使用样式命令在“工程图”环境中创建您自己的完全定制的表样式，并且可使该样式能够供许多不同的表应用程序使用。

表样式提供控制表边框和栅格显示的线条样式属性。例如，可以更改边框和栅格线的颜色、类型和宽度。如果不希望显示表的某个部件，请将“类型”设置为“无”。

对于表的每个组件，还可以定义文本样式。可以为表标题、列标题和单元格数据定义不同的文本样式。

要了解更多内容，请参见帮助主题表样式。

要了解如何定制表样式，请参见帮助主题创建或修改表样式。
