练习：创建、保存和关闭零件文档


练习：创建、保存和关闭零件文档

在本练习中，了解如何在启用 Teamcenter 的情况下启动 QY CAD，以及如何使用基本文件操作。了解如何创建、保存和关闭文件、如何将属性指派到文档，以及如何打开现有文件。

完成本练习后，您将能够：

有关加载练习文件的说明，请参阅练习数据集和配置要求。 这些练习假定已加载 ISO 模板。

启动练习：创建、保存和关闭零件文档。



启动 QY CAD。

  1. 在桌面上双击 QY CAD 图标 。

  2. 请注意起始页的标题栏指示 QY CAD 2022 - Teamcenter。

    Teamcenter Integration for QY CAD 已启用，您正在受管环境中工作。

关闭和开启 Teamcenter 集成。

  1. 单击应用程序按钮，并选择管理→Teamcenter。

    只有当 Teamcenter 显示于窗口标题栏中时才能激活 Teamcenter 集成。

  2. 单击应用程序按钮并选择管理→Teamcenter 以打开 Teamcenter。

确定默认建模环境。

  1. 单击应用程序按钮并选择设置→选项→助手。

  2. 确保使用此环境启动零件和钣金文档选项设为同步建模。

    将使用同步建模环境中提供的直接建模功能打开新零件和钣金文档。

  3. 单击确定。

设置该选项以显示公共属性对话框。

  1. 单击应用程序按钮，然后选择设置→选项→管理→常规选项卡。

  2. 清除该选项，不显示公共属性对话框。

    将现有受管文档保存到 Teamcenter 时，公共属性对话框（如“上传”对话框）将显示。

  3. 单击确定。

创建新的受管零件文件。

  1. 单击应用程序菜单→新建→ISO 公制零件。

    注释:

    培训练习假设已加载 ISO 模板以供您使用。描述可能有所不同。

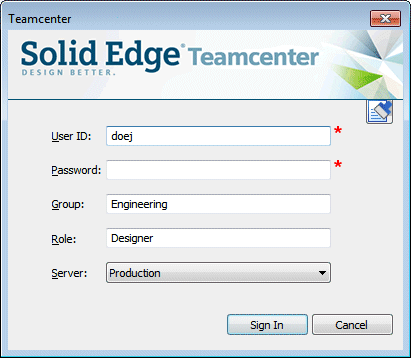

    显示登录到 Teamcenter 对话框。

    第一次访问 Teamcenter 时必须登录。

  2. 输入 Teamcenter 用户 ID 和密码，然后选择相应的服务器。

  3. 单击登录。

检查屏幕。

  1. 注意标题栏中的 Teamcenter。

    新零件文档在 Teamcenter 管理的环境下打开。

  2. 查找在路径查找器和标题栏中显示的文档名公式：对象

    保存文档后，文档名公式将替换为您在 QY CAD 选项对话框助手页面中定义的值。

通过绘制基本特征的草图来创建 3D 实体基本特征。

  1. 选择主页选项卡→绘图组→3 点创建矩形。

  2. 将光标定位在基本坐标系上，使 XY 主平面高亮显示，然后按 F3 或单击锁以将其选中。

    提示:

    可以使用快速选取功能使选择主平面更容易。

  3. 注意附加到光标的对齐线。对齐线指向所选的主平面。

  4. 单击以定义矩形的起点。

  5. 向右移动光标，请注意，宽度和角度框将更新以反映当前的光标位置。

  6. 定位光标以使宽度值约为 65 mm，且角度恰好为 0.00 度，然后单击以定义矩形的第二个点。

  7. 定位光标以使矩形的高度值约为 55 mm，然后单击以定义矩形的第三个点。

    当 2D 元素形成一个封闭区域时，草图区域就形成了。

使用草图区域可创建实体特征。

  1. 选择主页选项卡→选择组→选择。

  2. 将光标定位在草图区域上，然后单击以将其选中。

    快速工具条浮动菜单显示在图形窗口中。它显示一列可能的操作以及当前操作的可用选项。

    一个拉伸手柄显示在靠近选中该草图的位置。它用于构造特征。

  3. 将光标定位在拉伸手柄上，然后单击将其选中。

  4. 将光标定位在草图下方，并在动态输入框中键入 30 mm，然后按 Enter 键以定义特征的范围。

    一个实体基本特征已完成，且不再显示草图。构造特征之后将放弃草图。

使用路径查找器中的选项隐藏基本坐标系。
调整视图大小并显示整个零件。
文件尚未保存或命名。保存文件。

  1. 在快速访问工具条上，单击保存 。

    每次创建新文件时，均会出现新建文档对话框。此对话框用于将属性指派到文档以使管理更容易。

    标有红色星号的表单元格（零组件 ID、版本和零组件名称）是必须为每个受管文档定义的必需属性。可以键入信息或生成信息。

  2. 确保零组件类型列已设为零组件。

    一旦指派一个零组件类型，该属性就变成只读。

  3. 单击全部指派 来自动将零组件 ID、版本和零组件名称指派到文档。

  4. 选择数据集描述单元，并键入练习 1 中创建的零件。

    列出单个新文档时，“数据集描述”为空白。显示多个新文件时使用文件名。可以使用此字段来对零组件进行描述，最多不超过 240 个字符。

  5. 要确认所有属性数据都已正确输入，单击验证 。

    问题列在显示各文档的单元格时以绿色背景及 或红色背景及 来指示是否已准确输入属性数据。绿色单元格表示不需要任何操作。红色单元格指示在继续操作之前应解决的问题。

  6. “问题”列指示 时，单击执行操作 。

    这时候，路径查找器和标题栏中的公式就反映出被指派到文档的新属性。

关闭文档。
重新打开您创建并保存的文件。
提示:

您可能需要单击“应用程序”按钮才能查看“打开”页面。

显示有关关闭文档的概念性信息。

  1. 在状态栏上的命令查找器框中，键入术语：关闭文档

  2. 单击搜索 以显示包含搜索术语的结果。

  3. 在命令查找器对话框中，将光标悬停在关闭上方，注意显示变化以演示关闭命令的位置。

运行命令，关闭活动文档。
退出 QY CAD。
练习小结

在本练习中，您学习了如何在 Teamcenter 管理的模式中启动 QY CAD，以及如何确定默认建模环境。您已了解如何创建、保存和关闭文件、如何指派文档属性使文件更容易管理，以及如何从受管环境中打开现有文件。

现在您将能够：

测试您的知识：入门

  1. 列出使用 Teamcenter 管理的 QY CAD 文档时可用的环境。

  2. 列出打开新文档的两种方法。列出保存文档的三种方法。

  3. 使用 Teamcenter 时由哪三个对象共同描述关联的文档？

  4. 在何处可以将属性（如零组件名称）指派到文档？

  5. 怎样才能找到有关“搜索”命令的信息？

  6. 您将使用什么工具来定位“打开”命令？

答案

  1. 处理 Teamcenter 管理的 QY CAD 文档时可用的环境：

    • 零件

    • 装配

    • 钣金

    • 工程图

  2. 您可以通过若干种方法打开新文档，其中包括：

    • 选择“应用程序”按钮→“新建”并选择相应模板。

    • 已在 QY CAD 中打开文档的情况下，在 Teamcenter 选项卡中，选择新建，然后从可用模板列表中选择模板。

    可通过以下方式保存文档：

    • 选择“应用程序”按钮→“保存”。

    • 单击“快速访问”工具条上的“保存”图标。

    • 选择“应用程序”菜单→“另存为”（或 Ctrl + S）。

  3. 对象的“零组件”、“零组件版本”和“数据集”可共同描述 Teamcenter 管理的文档。

  4. 可通过以下途径向文档指派属性：

    • 新文档的“新建文档”对话框。

    • 现有文档的“上传文档”对话框。

  5. 通过单击位于窗口右上方的“帮助”图标 ，或者按 F1 键，可以在联机帮助中找到有关“搜索”命令或 QY CAD 中的任何命令的信息。

  6. 可以使用位于状态栏上的命令查找器来查找 QY CAD 中的命令。
