练习：创建局部剖


创建局部剖

本练习将演示局部剖命令的使用。

完成本练习后，您将能够在 QY CAD 中的工程图纸页上创建零件的局部剖视图。

单击此处下载练习文件。

启动练习：创建局部剖。

新建工程图文档

新建 ISO 工程图文档。

设置制图标准

  1. 单击应用程序按钮。

  2. 在应用程序菜单上，单击设置→选项。

  3. 在 QY CAD 选项对话框中，单击制图标准。在制图标准页面上，将投影角度设为第三角，并将螺纹显示模式设为 ISO/BSI，然后单击确定。

定义图纸视图

    使用视图向导命令，在新图纸页上放置四个图纸视图。

  1. 选择视图向导命令。

  2. 在选择模型对话框中，确保查找范围：字段已设为保存练习文件的文件夹，然后将文件类型选项设为零件文档 (*.par)。

  3. 选择 crankcase.par，然后单击打开。

  4. 将视图比例设置为 2:1，然后单击以在图纸左下角放置前视图。每次都使用初始视图作为起点，移动光标并单击以放置俯视图，接着放置右视图，最后放置正等测图，以便它们如图所示排列在图纸页上。右键单击以结束图纸视图放置模式。

  5. 移动视图，使其适合图纸。

定义局部剖视图

    剖视图将在正等测图中显示。绘制在前视图中为局部剖视图定义的轮廓。

  1. 选择主页选项卡→图纸视图组→局部剖 。

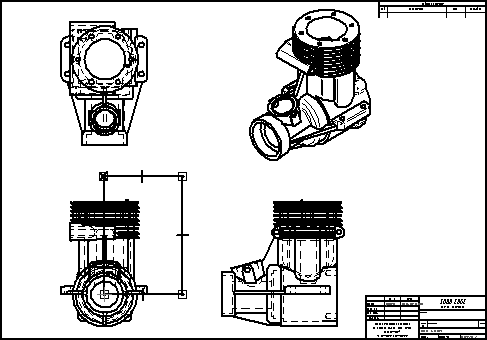

  2. 选择前视图。从圆心开始，绘制所示的轮廓。

  3. 选择关闭局部剖命令 。

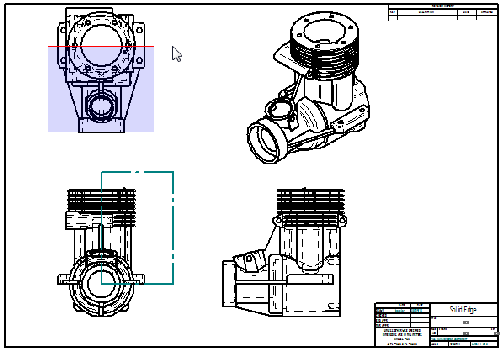

  4. 在俯视图中定义剖面的范围，如图所示。

  5. 选择正等测图纸视图以应用局部剖。

编辑局部剖

  1. 右键单击正等测图，然后单击属性。

  2. 在高质量视图属性对话框中单击常规页，选中显示局部剖视图轮廓，然后单击确定。

  3. 正等测图纸视图的局部剖视图轮廓显示在前视图中。

  4. 要编辑该轮廓，则单击前视图中的矩形轮廓。

  5. 单击命令条上的修改深度。

  6. 键入 80 mm 作为深度，然后按 Enter 键。单击接受。

  7. 正等测图现已过时，由视图周围的框表示。

  8. 单击更新视图命令 以刷新正等测图纸视图。

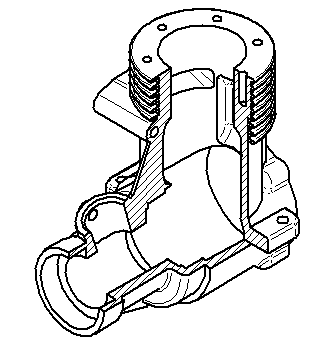

    如图所示，将出现局部剖。

    注释:

    要移除局部剖，请删除用于定义局部剖区域的轮廓。

  9. 本练习到此结束。将文件另存为 broken section.dft。

练习小结

在本练习中，您已学会如何创建局部剖视图。您还学会了如何修改局部剖视图轮廓以创建不同的断开视图表示。
