练习：创建断开视图

创建断开视图

本练习将演示断开视图命令的使用。

完成本练习后，将能够在 QY CAD 中的工程图纸上创建零件的断开图纸视图。

单击此处下载练习文件。

启动练习：创建断开视图。

新建工程图文档

新建 ISO 工程图文档。

• 选择应用程序按钮→新建→ISO 公制工程图。

定义图纸视图

1. 选择视图向导命令。

2. 在选择模型对话框中，确保查找范围：字段已设为保存练习文件的文件夹，然后将文件类型：字段设为零件文档 (*.par)。

3. 选择 dualbar.par，然后单击打开。

4. 对于零件模型，所放置的第一个视图的默认方向是前视图方向。使用视图向导命令条上的视图方向 按钮，将视图方向更改为俯视图。

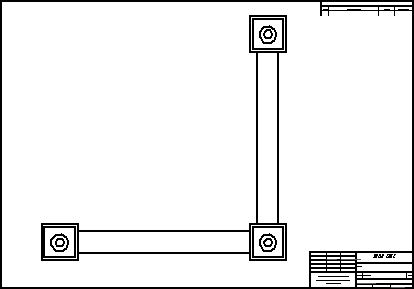

5. 将比例改为 2:1，然后将图纸视图放置到工程图页，如图所示。



将竖直截断区域添加到图纸视图

1. 单击选择工具，然后在图纸视图上右键单击。在快捷菜单上选择断开视图命令。

2. 在断开视图命令条上，如图所示设置选项。

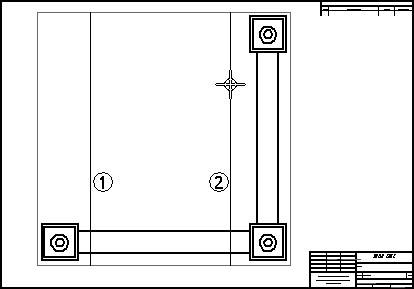

3. 放置表示待截断区域的两条竖直线，如图所示。



4. 在断开视图命令条上，单击完成以创建断开视图。

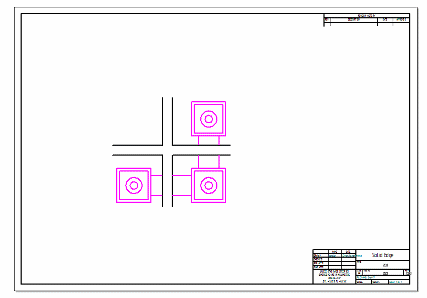

   结果得以显示。



5. 在断开视图命令条上，单击显示断开视图按钮 ，将视图显示切换回未断开状态。



在图纸视图中放置水平折线

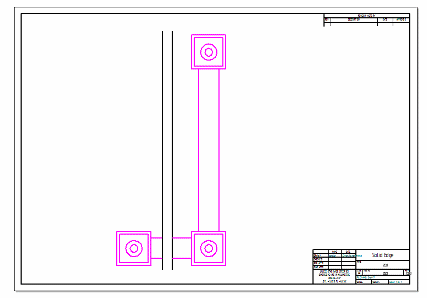

1. 再次选择断开视图命令，然后使用水平折线选项 向视图中添加另一组折线。



2. 将文件另存为 breakline.dft，然后将其关闭。

放置带不同折线类型的断开视图

1. 创建新的 ISO 公制工程图文件，然后使用视图向导命令打开和放置 bar.par 的前视图方向。

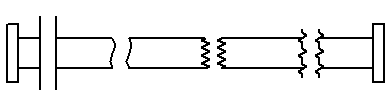

2. 在工具条上放置四组折线。每组的类型都各不相同。

   • 直的

   • 圆柱形

   • 短折线 - 线性

   • 长折线



3. 本练习到此结束。保存并关闭文件。

练习小结

在本练习中，您已学会如何使用水平和竖直断裂线来创建断开视图。您还学会了如何使用不同类型的断裂线。

• 单击本练习窗口右上角的关闭按钮。

---
