练习：创建装配图纸


创建装配图纸

本练习将演示为爆炸的装配视图创建图纸的方法。

完成本练习后，您将能够：

单击此处下载练习文件。

启动练习：创建装配图纸。

新建工程图文档

新建 ISO 工程图文档。

定义要放置在图纸页上的视图

    使用图纸视图创建向导选择装配模型，选择显示配置，然后将模型的正等测图放置在图纸页上。

  1. 选择视图向导命令。

  2. 在选择模型对话框中，执行以下操作：

    1. 将“文件类型：”字段设为“装配文档 (*.asm)”。

    2. 从用来保存练习文件的文件夹选择 carrier.asm。

    3. 从配置列表中，选择爆炸图。

      在打开零件和钣金模型时，“配置”列表不可用。

    4. 单击打开。

  3. 从视图向导命令条中，选择 1:2 的视图比例。

放置爆炸的装配视图

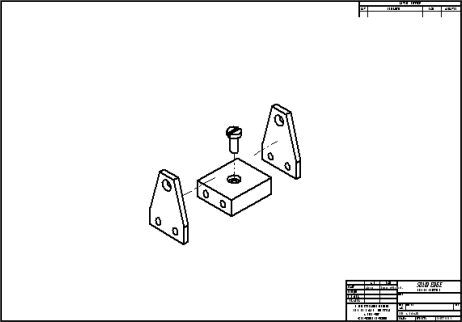

  1. 将图纸视图放置在图纸页的中心处。

  2. 右键单击 Sheet1 选项卡，选择图纸设置，然后将背景图纸设置为 A1–sheet。

  3. 单击保存，并在练习文件夹中将文件另存为 mycarrier.dft。

将前视图放到新图纸上

  1. 为背景图纸插入带有 A1 图纸的新图纸。

  2. 选择视图向导命令 。

  3. 在选择附件对话框中，确保创建独立于装配的图纸视图复选框处于未选中状态，单击确定。

  4. 在视图向导命令条上，单击图纸视图布局选项 。

  5. 在图纸视图创建向导（图纸视图布局）对话框中，单击定制按钮。

  6. 定制方向窗口中将显示模型在当前方向上的实时预览。

    执行以下操作：

    1. 使用命名视图列表或视图方向按钮 切换到模型的正等测图方向。

    2. 单击 VHL Overlay 着色按钮。

    3. 单击常规视图按钮。

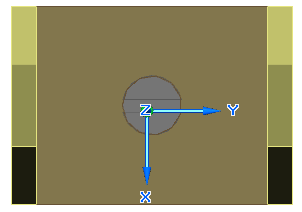

    4. 在常规视图对话框中，单击显示面视图，如下所示。

    5. 单击“顺时针旋转 90°”，如下所示。

    6. 单击右上角的 X 关闭常规视图对话框。

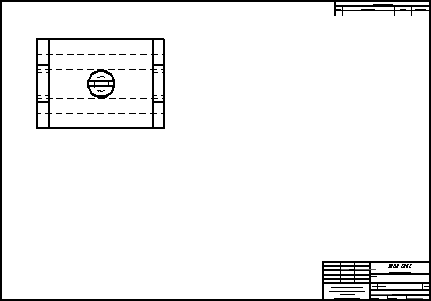

      下面的图像显示了生成的视图。

  7. 在定制方向窗口中单击关闭，然后在图纸视图创建向导（图纸视图布局）对话框中单击确定。

  8. 在视图向导命令条上，将比例更改为 1:1。

  9. 将视图放置到图纸页的左上区域。右键单击以结束图纸视图放置模式。

绘制剖视图的切割平面

    在前视图上绘制用于创建剖视图的切割平面。

  1. 选择切割平面命令 。

  2. 单击刚刚放置的图纸视图，并构造一条穿过视图中心的切割线。要查找圆的中心，请使用缩放区域命令放大视图。

    在完成线条的绘制时，切割平面应当如下图所示。

  3. 选择关闭切割平面命令
    。

  4. 移动光标，并在切割平面的上部单击以定义切割方向。

创建剖视图

    使用上一步中定义的切割平面来创建剖视图。

  1. 选择剖面命令。

  2. 单击刚刚构造的切割线。

  3. 单击模型显示设置选项 。

  4. 在图纸视图属性对话框上，单击 carrier.asm 旁边的 + 符号以展开装配的零件明细表。这将显示该装配的所有零件。如果装配中含有子装配，子装配也会显示。

  5. 单击名为 mtgpin.par:1 的零件，然后取消选中显示框。这将从剖切处理中排除该零件。

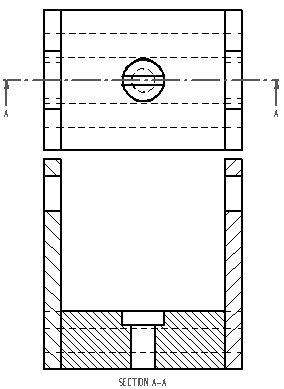

  6. 单击确定，完成在俯视图下面的剖视图放置。您的图纸页的外观应如下图所示。请注意，安装脚 mtgpin.par 隐藏在剖视图中。

在图纸视图中隐藏零件

    在图纸视图中隐藏其他零件。完成此操作后，将显示过时的边界。

  1. 单击选择命令，选择新的剖视图。右键单击视图，并从快捷菜单中选择属性。在高质量视图属性对话框的显示页上，重复前面的步骤以隐藏 splate.par:1，然后单击确定。

    现在剖视图应显示过时的边界。

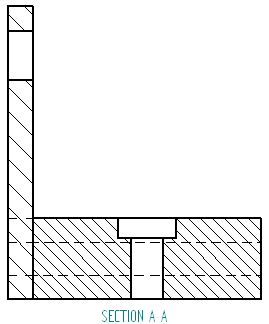

  2. 单击更新视图命令 。名为 splate.par:1 的零件文件现在隐藏在装配的剖视图中，而过时的边界则不再显示。

调整零件显示

    再次调整显示的零件。这里将演示如何打开和关闭零件在图纸视图中的显示。

  1. 单击选择命令，再次选择剖视图。再次显示高质量视图属性对话框。在显示页上，展开 carrier.asm 的零件明细表，显示除 mtgpin.par 以外的所有零件，然后单击确定。

  2. 选择更新视图可更新该剖视图。Splate.par:1 现在显示在剖视图中。

  3. 本练习到此结束。保存并关闭文件。

练习小结

在本练习中，您已学会如何为爆炸的装配视图创建图纸。您也学会了如何控制装配零件在图纸中的显示。
