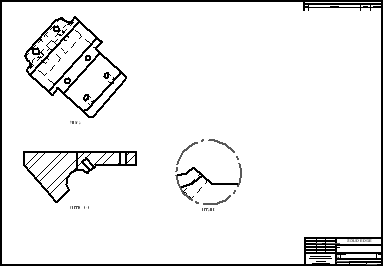

练习：放置图纸视图

放置图纸视图

本练习涵盖了为 QY CAD 零件放置图纸视图的典型工作流程。图纸的种类有很多，但是在所有 QY CAD 环境中，视图创建、布局、操控和编辑的基本方法是相同的。事实上，放置装配视图的步骤与在图纸页上创建零件视图的步骤是相同的。本练习可以让您初步了解快速而有效创建图纸页的工作流程。

完成本练习后，您将能够：

在一张图纸页上放置零件的多个视图。
操控视图。
对图纸视图着色。
修改图纸视图属性。
创建主图纸视图。
创建向视图。
创建剖视图。

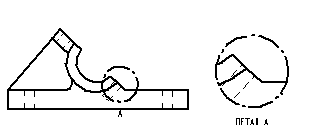

创建局部放大图。

单击此处下载练习文件。

启动练习：放置图纸视图。

创建工程图文档

新建 ISO 工程图文档。

选择应用程序按钮→新建→ISO 公制工程图。

设置图纸页的背景和纸张大小

将光标定位到 Sheet1 选项卡上方（左下角）并右键单击。在快捷菜单上单击图纸设置。

在图纸设置对话框上，单击背景页。将背景图纸页设置为 A1-Sheet。

这样就可以为制图图纸页设置背景和纸张大小。

选中显示背景复选框。

单击保存为默认，将 A1-Sheet 另存为该文档的默认边界/背景。

保存默认设置后，该文件中的任何新建图纸将自动默认设置为 A1-Sheet。

单击确定。

选择适合命令以在活动窗口中显示整个图纸页。

为图纸页选择制图标准

单击应用程序菜单按钮。

单击设置→选项按钮。

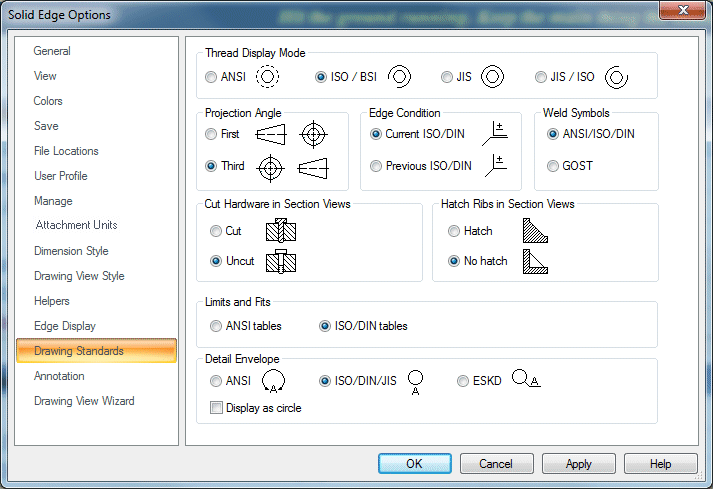

单击制图标准。在制图标准页上，将投影角度设置为“第三角”，并将螺纹显示模式设置为 ISO/BSI，然后单击确定。

使用视图向导放置初始视图

将要使用视图向导命令放置三个图纸视图。所放置的第一个视图的默认视图方向基于模型类型，如下表中所示：

此模型类型	生成第一个视图的视图方向
零件	前视图方向
钣金（如建模）	前视图方向
钣金（展平）	俯视图方向
装配	正等测图方向
焊接 (.pwd)	正等测图方向

在放置第一个视图（即主视图）之后，将在退出图纸视图放置模式之前，基于主视图放置两个其他视图。

在主页选项卡→图纸视图组中，选择视图向导命令
。

在选择模型对话框中，从练习文件夹中选择 bearblk.par，然后单击打开。

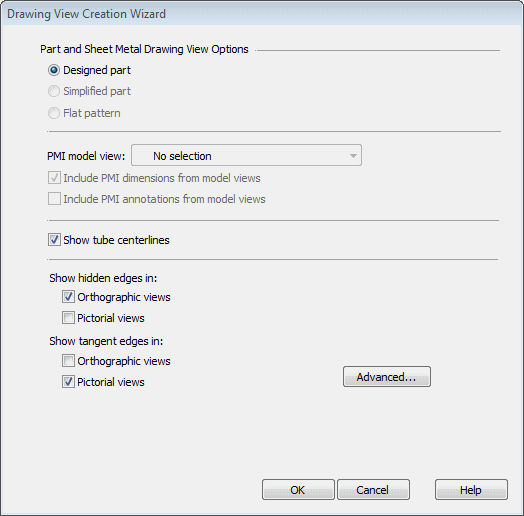

在视图向导命令条上，单击图纸视图向导选项 ，然后观察可用于从零件或钣金模型创建图纸视图的选项。请不要进行任何更改。单击确定。

由于为零件模型放置的第一个视图使用前视图方向，因此您无需指定这一点。但是，如果您需要选择其他视图方向，或者您希望选择用户定义的命名视图，则可以单击视图向导命令条上的视图方向 ，然后从列表中选择所需的方向。

视图向导命令条上显示图纸比例。确保其设为 1:1。可以使用比例列表来选择值。

QY CAD 可自动指派比例，使视图在适合图纸页的情况下设置得尽可能大。

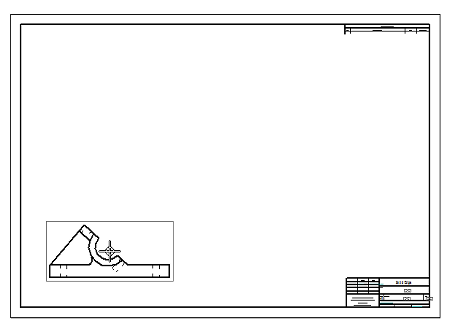

在图纸页上的当前光标位置，以 1:1 的比例显示主视图的可见边和隐藏线 (VHL) 预览。将图纸视图移到所示的大致位置，然后单击。

在图纸页上放置两个其他视图

请注意，命令条已更改，主视图命令现在正在运行。

可以继续放置视图，方法是从使用视图向导命令放置的主视图折叠它们。

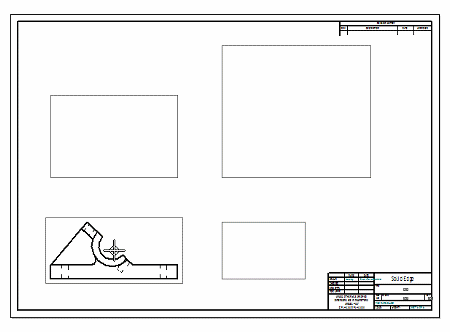

从主视图向上移动光标，如图所示。请注意，此视图还可显示为 VHL 预览。

单击以放置俯视图。

将光标再次放到主视图上，如下所示。

现在将光标移到主视图的右侧。

单击以放置右侧的视图。

将光标再次移到主视图上，然后沿着对角线方向将模型的正等测图方向放在图纸页的右上角，如图所示。

右键单击以结束图纸视图放置模式。

观察另一种用来放置视图的方式

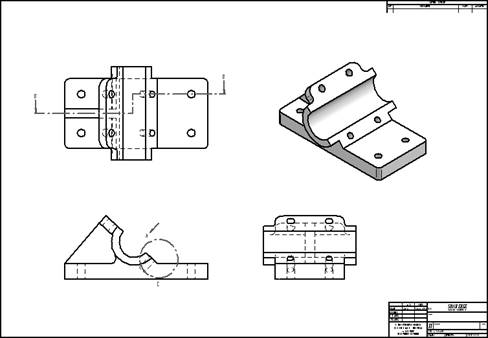

图纸现在应当如下所示：

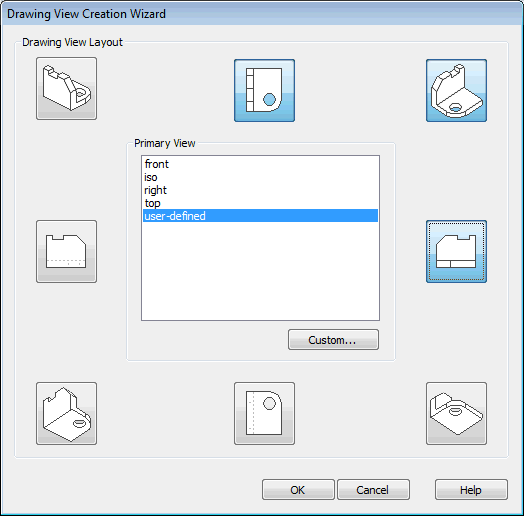

这是另一种用来选择和放置到目前为止所创建的图纸视图的方法。您可以在运行视图向导命令时一次放置所有的视图，而不是先放置第一个视图（主视图），后放置其他视图（将主视图作为源）。为此，在单击以放置任何视图之前，必须在视图向导命令条上选择布局选项。这会打开图纸视图创建向导（图纸视图布局）对话框。对于预想的零件或钣金模型，向导会在默认情况下选择前视图作为主视图。您可以使用该对话框选择其他要用主视图放置的视图。

例如：

在单击确定时，选定的所有视图都可以通过单击来放置。

该对话框中的布局按钮会基于当前的图纸标准生成不同的结果。

注释:

如果您获得的视图方向不正确，则可以删除一个视图，然后选择视图向导命令和视图方向按钮以选择所需的特定常规视图方向或命名视图方向。

保存图纸文件

在快速访问工具条上单击保存，然后在另存为对话框中将文件保存为 bearblk.dft。

将向视图放到图纸页上

在主页选项卡→图纸视图组中，选择辅助视图命令。请注意，折叠线会附在光标上。如果智能草图将某一点定位，折叠线将消失。移动光标直至智能草图停止将点定位，并显示折叠线。

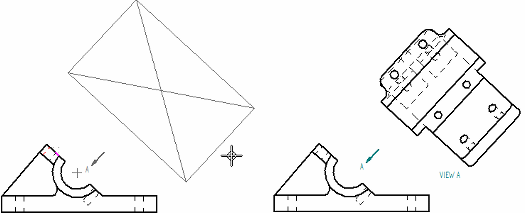

移动光标穿过图纸前视图，直至折叠线附加到模型的边，如图所示，然后单击以选择该边为折叠线。

定位视图，如图所示，并单击。该视图可能与其他视图重叠，因为图纸页的空间有限。在下一步中，将移动视图。

新建图纸页并将向视图移到新的图纸页

单击图纸页标签托盘上的插入工作图纸按钮。

这将向工程图文档添加一张新图纸 (Sheet2)。要在图纸之间切换，则单击您要切换的目标图纸的选项卡。

单击 Sheet1 选项卡以显示刚创建的向视图。

将光标定位在向视图上，以便该视图高亮显示，然后右键单击。在快捷菜单上，单击属性。

在高质量视图属性对话框的常规页中，将图纸从 Sheet1 更改为 Sheet2，然后单击确定。这样可将向视图移到 Sheet2。

单击 Sheet2 选项卡，将 Sheet2 设为活动图纸页。

注释:

在 Sheet2 上右键单击，然后使用图纸设置对话框来确保背景设置为 A-1 图纸页。

将向视图拖到左上角，如图所示。

为剖视图创建切割平面

将切割平面放到俯视图中。该切割平面将用于创建剖视图。

单击 Sheet1 选项卡以将其设置为活动图纸页。

在图纸视图组中，选择切割平面命令
。

选择俯视图作为图纸视图以在其中绘制切割平面。窗口更改为“切割平面线”模式。

单击缩放区域按钮，拖动俯视图周围的方框以放大俯视图。

线命令将激活，供您为切割平面绘制轮廓线。

绘制下图中显示的线的序列。在绘制时，找到左侧竖直边的中点和右上孔的中心点。将光标移到元素上方（而不选中）以激活它们，从而为关键点定位。与圆的中点或中心水平或竖直对齐时，会显示一条虚线。

注释:

智能草图关系会自动查找关键点。如果关键点未高亮显示，请确保在功能区上的智能草图组中已选中中点和中心选项。
