练习：放置注释

放置注释

概述

目标

打开工程图文件

• 打开 annotation_fan.dft。

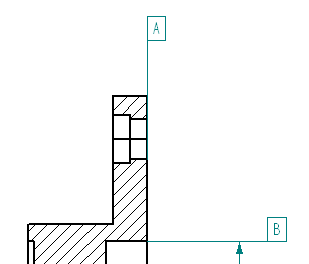

放置基准框

将基准框放置到右图纸视图。

1. 在主页选项卡→注释组中，选择基准框命令 。

2. 在命令条上，取消对指引线和折线选项的选择。在文本框中输入 A，将尺寸样式框设置为 ISO。



3. 在横截面视图上选择右侧竖直边，然后放置基准框，如图所示。如果您要在基准框中的字母 A 前后显示减号 (-A-)，则在视图选项卡上选择样式→修改来调用修改尺寸样式对话框。然后单击注释选项卡，并在基准文本选项上设置虚线。



4. 在文本框的命令条上将 A 改为 B，然后单击横截面视图上的直径尺寸并放置基准框，如图所示。



重定位尺寸

• 单击“选择”工具，重定位沉头孔上的尺寸，如下所示。将尺寸重新定位为水平。



放置特征控制框

1. 在主页选项卡→注释组中，选择特征控制框命令 。

2. 单击定位符号，然后单击分隔符符号。



3. 单击直径符号，按空格键，输入 0.05，然后再次按空格键。



4. 单击材料条件：S，然后单击分隔符符号。按空格键，然后在内容字段中输入 B。对话框应与下图所示一致。





5. 在“保存设置：”字段中，输入 Position B 0.05。

6. 单击“保存”以将这些设置另存为 Position B 0.05。如果系统提示，则单击“是”来覆盖已存在的文件。

7. 单击确定。

8. 在命令条上，清除对指引线和折线选项的选择。

9. 在右下沉头孔处选择直径尺寸，然后放置几何误差，如图所示。

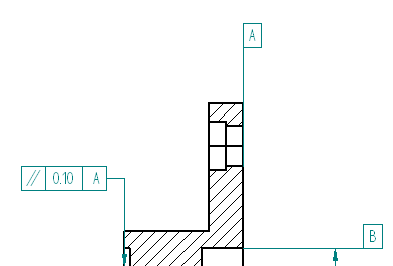

放置另一个特征控制框

1. 单击特征控制框属性 。

2. 单击平行度符号 ，并为基准 A 创建一个 0.10 mm 的标注。务必按图所示添加分隔符。



3. 单击确定，设置指引线和折线选项。在横截面视图左侧放置特征控制框，如图所示。





4. 保存文件。

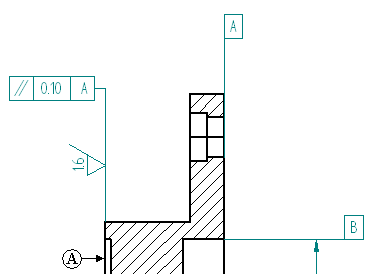

放置表面纹理符号

1. 在主页选项卡→注释组中，选择表面纹理符号命令 。

2. 选择“符号类型：”以表示加工粗糙度。



3. 在显示的值字段中输入 1.6，单击确定。



4. 在命令条上清除对指引线的选择。

5. 将表面粗糙度符号放置到横截面零件的左侧竖直对象线处。单击边 (A)。



在图纸视图中隐藏边

该剖面切割在剖视图中生成了其他边。隐藏这些边。



1. 在主页选项卡→边组中，选择隐藏边命令。



2. 单击所示的两条边。

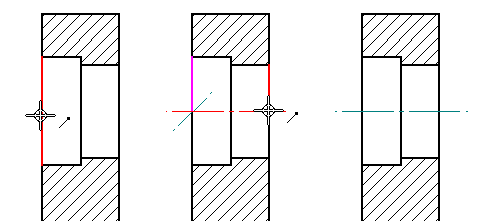

将中心线放置到剖视图上

1. 在主页选项卡→注释组中，选择中心线命令 。

2. 在命令条上，确保“尺寸样式”已设置为 ISO，并且“放置”选项已设置为用 2 点。

3. 在命令条上，单击中心线属性按钮 。

4. 在中心线和标记属性对话框上，单击显示的“线型”，然后单击确定。



5. 在孔的各端选择一个关键点，从而放置穿过沉头孔中心的中心线。使用智能草图定位竖直线的关键点。



将边状态放置到剖视图上

1. 选择边状态命令 。

2. 在边状态属性对话框中的上公差字段中键入 12，在下公差字段中键入 6。单击确定。



3. 在横截面视图的边上选择下方的水平边，然后放置符号，如下所示。放置后可能需要选择边状态，然后选择手柄以重定位文本，如图所示。



4. 适合图纸页。

5. 保存文件。

将注释添加到图纸页

您可以通过在文本框中键入注释来向图纸页中添加注释。

有关更复杂的说明，您可以使用字处理器来创建注释，然后直接将注释复制并粘贴到 QY CAD。

1. 选择文本命令 。

2. 单击并拖动以将文本框放置到标题区上方，如图所示。



3. 文本光标位于文本框的左上角时表明您可以开始键入了。

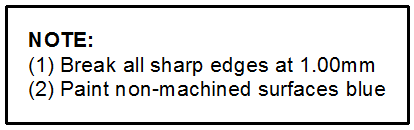

4. 键入下图中所示的文本，按 Enter 键开始每个新行。

   选择除 NOTE 以外的所有文本，以便文本用黄色高亮显示。



5. 在文本命令条上，单击项目符号和编号
   ，然后从“编号”列表中选择 1,2,3。这会将选定的文本转换为编号列表，并使用与当前的文本样式相关联的数字格式。



6. 更改编号列表中数字的格式。当光标仍在文本框中时，单击命令条上的属性按钮 。在文本框属性对话框中，单击项目符号和编号选项卡，然后使用格式列表将格式设置为 (1)。

7. 在文本框周围显示边框。在命令条上，单击边框按钮 。



设置文本注释的格式

使用文本命令条，可以向文本框应用边框，并调整文本间距，使文本从边框偏置。可以设置文本框的大小，使其自动展开或收缩，从而适合内容。

1. 调整文本框的宽度，以便文本行不换行。

   1. 调整文本框的边，以便显示文本编辑手柄。



   2. 在命令条上，单击文本控制 ，然后选择适合内容。这会设置文本框的大小，以便每行文本都适合其所在的行。

2. 向文本框中的文本应用格式。

   1. 更改文本框中所有文本的字体。

      1. 单击文本框的边框。请注意，这次未显示编辑手柄。这是由于文本框大小限制设置为自动适合内容。

      2. 在命令条上，使用字体列表选择 sans serif 字体，如 Arial。

   2. 选择“NOTE”一词，以便它用黄色高亮显示，然后单击命令条上的粗体按钮。

3. 可以增加边框的线宽以提高可见性，还可调整文本框内文本的间距，以免它与边框挤在一起。为此，请单击边框，然后再次单击属性按钮。在边框和填充选项卡上，将边框的宽度设置为 1 mm，将文本的偏置设置为 5 mm。



4. 保存并关闭文件。本练习到此结束。

练习小结

在本练习中，您已学会如何向图纸放置几何公差并指派表面纹理符号。您还学会了如何在剖视图中隐藏不想要的边，以及如何创建和编辑图纸注释。

• 单击本练习窗口右上角的关闭按钮。

---
