使用坐标系放置坐标尺寸

可以使用“坐标系”命令在模型中创建用户定义的坐标系。坐标尺寸可以引用用户定义坐标系或基本坐标系。

1. 在放置尺寸前执行以下步骤。

   1. 右键单击该图纸视图，然后选择“属性”。

   2. 在“常规”选项卡（“图纸视图属性”对话框）上：

      1. 从“视图坐标系”列表中选择一个坐标系。

      2. 从“轴”列表中选择一个尺寸轴。

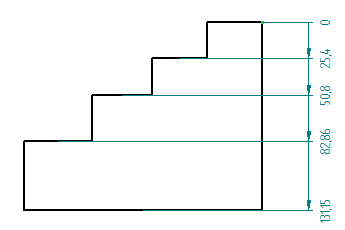

         在放置后，坐标尺寸线显示为与该轴垂直。请参考以下示例。

2. 选择“坐标尺寸”命令 。

3. 在“尺寸”命令条上，从“方位”列表中，选择“使用坐标系”。

4. 单击要作为尺寸原点的元素。

5. 单击以放置公共原点。

   在以下示例中，该公共原点即为 0 原点标签，显示在步骤 1 中选定的尺寸轴上。

6. 单击要测量的元素。

7. 单击以放置尺寸。

---
