在图纸视图中显示坐标系或质心

右键单击模型的图纸视图，然后选择“属性”。

在“图纸视图属性”对话框内，单击“显示”选项卡。

在“显示”选项卡中，执行以下所有操作：

1. 单击“零件明细表选项”按钮 ，然后选择“全部列出”。

   选择此选项可列出图纸视图中可用的坐标系、质心和参考平面。

2. 从“显示”选项卡左侧的列表中，选择要显示的坐标系或质心。

3. 在“显示”选项卡的右侧“选定零件的显示”的下方，单击“显示”复选框。

4. 单击“应用”。

更新图纸视图。

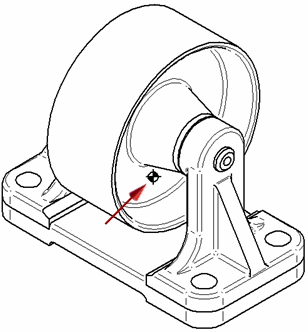

默认情况下，质心或坐标系的位置用一个点标出。作为一种替代方法，您可以使用下图中所示的块图形。

此块的名称是 COM。它包含在工程图文档模板中。它在库选项卡列出，选择显示块按钮时在“活动文档”下列出。
