更改尺寸行为

选择要更改的尺寸。

在命令条上，单击 / 驱动/从动尺寸在驱动（显示锁定图标）和从动（显示解锁图标）之间更改所选尺寸的状态。

• - 将尺寸设为驱动时，其值控制相连草图元素的大小、方位或位置。 当移动相连面或调整其大小时，其尺寸值不会更改。

• - 将尺寸设为从动时，其值由它引用的元素或由您定义的公式或变量控制。 当尺寸为从动，并且修改与标注尺寸的边相连的面时，允许尺寸值更改。

更改尺寸行为时，尺寸的颜色也会更改。

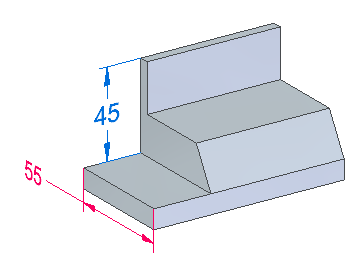

在建模环境中，驱动尺寸的默认显示颜色为红色，从动尺寸为蓝色。

在工程图中，驱动尺寸的默认颜色为黑色/白色，从动尺寸为深青色。
