更改尺寸的方位
您可以更改使用“智能尺寸”命令和“间距”命令放置的线性尺寸的默认、自动方位。
更改尺寸的方位
-
选择“主页”选项卡 →“尺寸”组 →“智能尺寸”命令，然后选择一条线 (1)。
将显示一个与您选择的线动态平行的尺寸。
-
从方向列表中选择其他方向类型，如“水平/竖直”。
此尺寸现在与纵向轴对齐 (2)。
示例:使用“水平/竖直”方向放置的线性智能尺寸：
提示:提示条显示了可用于更改方向的键，位于应用程序窗口底部的状态栏显示了当前方向。
-
要在编辑时更改方位，请执行以下操作：
-
选择尺寸
-
从菜单列表中选择另一个方位。
-
将方位应用到尺寸组
-

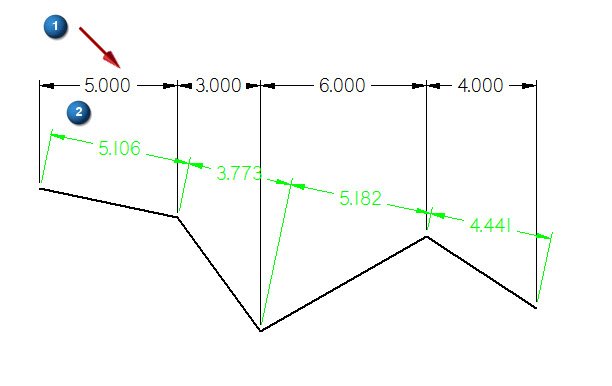

选择属于您要编辑的组的任一一个尺寸 (1)。
-
选择“用 2 点”方向 (2)。
此组的所有尺寸移到新的方位。
示例:
使用“用 2 点”方向的线性尺寸组：
