练习：创建毛坯体


练习：创建毛坯体

练习目标

此练习演示如何创建零件模型的展平体。在本练习中，您将：

  • 为模型指定材料。

  • 选择模型上的相切面链。

  • 为毛坯指定绘图方向

  • 创建毛坯，大致体现出展平状态下的零件模型。

单击此处下载练习文件。

启动练习：创建毛坯体。

注释:

如果使用的是 Internet Explorer 并且培训指南中不显示视频，单击工具选项卡（或齿轮图标）→兼容性视图设置，然后清除在兼容性视图中显示 Intranet 站点。

打开练习文件

  1. 启动 QY CAD 2022。

  2. 打开 create_blank_activity_01.par。

启动创建毛坯命令

  1. 选择工具→模型→展平。

    注释:

    由于您正在选择零件体，因此当您单击展平时，系统将自动选择创建毛坯命令。

为模型指定材料

  1. 在材料表对话框中，将材料设置为“铜”。

    注释:

    如果材料已应用于模型，则不会显示QY CAD 材料表对话框。

  2. 单击应用于模型。

选择相切面链
为毛坯指定绘图方向

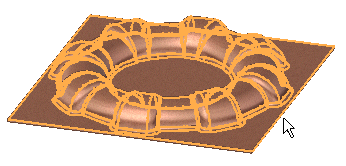

  1. 单击高亮显示的手柄，以定义毛坯的绘图方向。

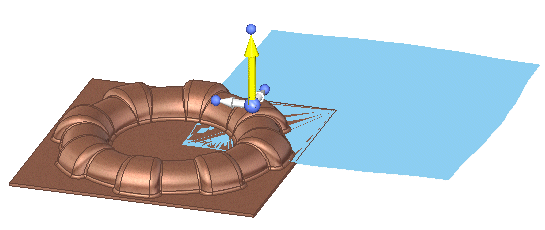

  2. 在毛坯命令条上，单击预览。

  3. 在“信息”对话框上，单击确定。

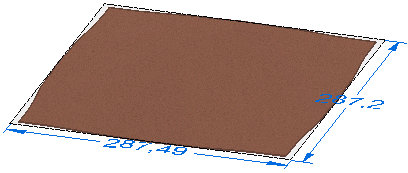

  4. 单击完成。

课程小结

在本课中，您已在展平环境中创建零件模型的展平体。毛坯特征是零件模型在展平状态下的大致表现形式，指出创建最终零件所需的大致材料数量。

测试知识 - 创建毛坯

回答以下问题：

  1. 创建毛坯有什么优点？

  2. 您可以使用哪个命令创建展平体？

  3. 您可以使用哪个命令创建展平曲面？
