练习：将零件转换为钣金

练习：将零件转换为钣金

练习目标

打开练习文件

1. 启动 QY CAD 2022。

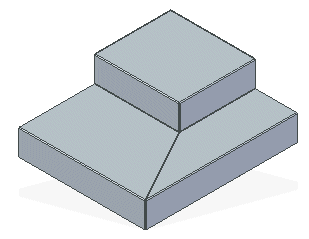

2. 打开 convert_part_activity_01.par。

启动零件到钣金命令

1. 选择工具→变换→零件到钣金命令 。

2. 如果显示“零件到钣金选项”对话框，则单击“取消”。

选择直线边

1. 选择 8 条高亮显示的直线边，为新的钣金件创建折弯。



2. 选择边时，边必须已撕裂，且共面边将自动撕裂。

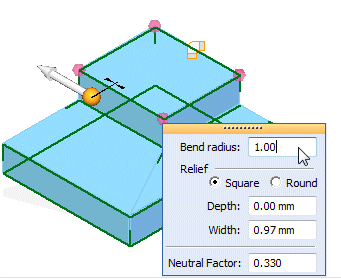

更改折弯半径

1. 单击折弯图标。



2. 为新折弯半径键入 1.00。

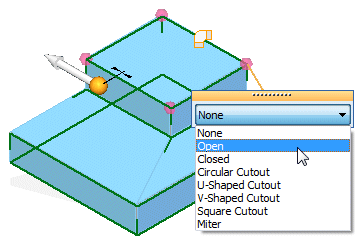

更改拐角处理

1. 单击拐角处理球。



2. 选择拐角处理为开放。



3. 右键单击以接受更改。

4. 右键单击以转换该零件。



创建凹坑

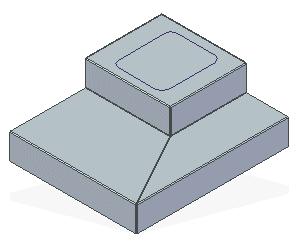

1. 在路径查找器中，显示名为 Dimple 的草图。



2. 单击主页→钣金→凹坑命令 。

3. 在凹坑命令条上，将创建自选项设置为从草图选择。

4. 选择所示的草图，然后单击接受。



5. 输入距离为 5.00 mm，并将鼠标放在所示的模型上方

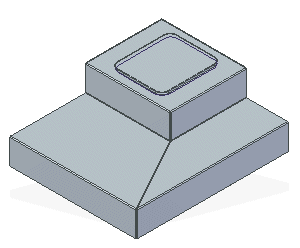

6. 单击完成。凹坑已创建。



课程小结

在本课中，您已将顺序建模零件模型转换为钣金模型。根据需要修改了折弯半径，然后使用除料命令和倒角命令完成模型。转换后，您将钣金特征添加到模型中，就像该特征最初是在钣金中创建的一样。

测试知识 - 创建毛坯体

回答以下问题：

1. 您可以使用哪三个命令将零件转换为钣金？

2. “零件到钣金”命令需要输入哪些内容？

---
