练习：添加跨折弯的变形特征

练习：添加跨折弯的变形特征

练习目标

打开钣金文件

1. 启动 QY CAD 2022。

2. 打开 deformation_across_bend_activity.psm。

展开钣金件

1. 选择主页→钣金→折弯→展开命令 。

2. 将光标放在高亮显示的面上并单击。



3. 在展开命令条上，将选择选项设置为所有折弯。

4. 在展开命令条上，单击完成。



5. 在展开命令条上，单击取消。

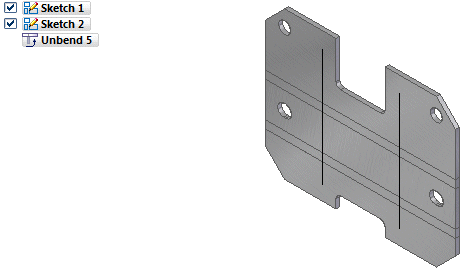

显示要用来创建加强筋的草图

1. 在路径查找器中单击条目 Sketch 1 和 Sketch 2。



跨折弯创建加强筋

1. 选择主页→钣金→凹坑→加强筋命令 。

2. 在加强筋命令条上，将创建自选项设置为从草图选择。

3. 将光标放在高亮显示的草图上并单击。



4. 在加强筋命令条上，单击接受按钮。

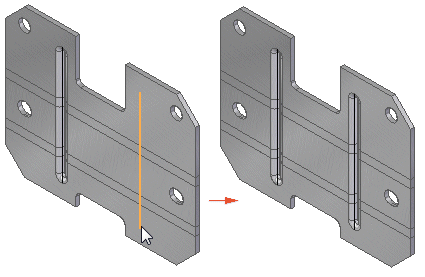

5. 定位光标，以便显示箭头，如图所示。



6. 单击以接受加强筋的显示侧，然后单击完成以创建加强筋。



创建另一个加强筋

1. 重复上一步，这次使用 Sketch 2 创建另一个加强筋。



重新折弯钣金件

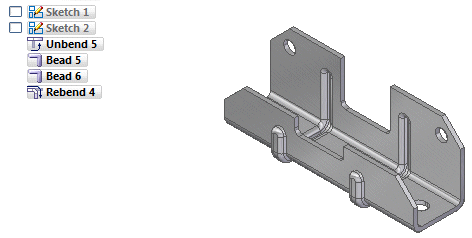

1. 选择主页→钣金→折弯→重新折弯命令 。

2. 在重新折弯命令条上，将选择选项设置为所有折弯。

3. 在重新折弯命令条上，单击完成。



隐藏草图

1. 在路径查找器中取消选择条目 Sketch 1 和 Sketch 2。



2. 保存并关闭钣金文档。本练习到此结束。

课程小结

在本课程中，您创建了多种变形特征。显示了刚性过程特征的特征原点，并将其移动到新位置。旋转了特征。使用阵列命令创建了多个事例。

测试您的知识 - 创建变形特征

回答以下问题：

1. 变形特征的定义是什么？

2. 冲压除料与凹坑之间有何区别？

---
