构造冲压除料
在顺序建模环境中，可以使用冲压除料命令构造冲压除料。
在同步建模环境中，可以使用冲压除料命令或选择工具构造冲压除料。这两个工作流程都将在本主题中予以阐述。
在顺序建模环境中构造冲压除料
-
选择“主页”选项卡→“钣金”组→“凹坑”列表→“冲压除料”。
-
定义轮廓平面。
-
绘制轮廓或者将轮廓复制到轮廓窗口中。
-
选择“主页”选项卡→“关闭”组→“关闭”。
-
执行以下操作之一：
-
如果绘制的是封闭轮廓，则跳至步骤 6。
-
如果绘制的是开放轮廓，则单击以定义材料侧。
-
-
单击以定义范围。
-
完成特征。
在同步建模环境中使用冲压除料命令构造冲压除料
-
选择“主页”选项卡→“钣金”组→“凹坑”列表→“冲压除料”
。 -
选择要定义冲压除料的区域。
-
键入冲压除料范围的值，或使用鼠标滚轮来动态预览除料。
-

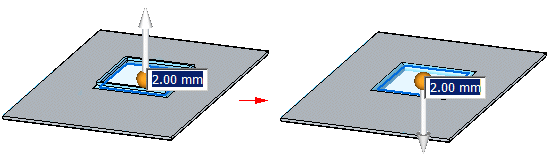

（可选）单击手柄以更改冲压除料方向。
-
右键单击以放置除料。
在同步建模环境中使用选择工具构造冲压除料
-
选择要定义冲压除料的区域。
-
选择“主页”选项卡→“钣金”组→“凹坑”列表→“冲压除料”
。 -
键入冲压除料范围的值，或使用鼠标滚轮来动态预览除料。
-
（可选）单击手柄以更改冲压除料方向。
-
右键单击以放置除料。
