移动或编辑凹坑


可以沿着面移动凹坑、编辑凹坑特征以更改凹坑方向和范围等信息，也可以编辑凹坑轮廓以更改用于创建凹坑的草图元素。

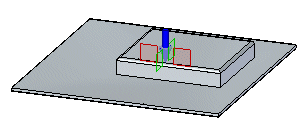

移动凹坑

  1. 选择“主页”选项卡→“选择”组→“选择”。

  2. 选择凹坑。

  3. 单击显示的方向盘轴。

    。

  4. 将凹坑拖动到新的位置。

  5. 单击以保存编辑。

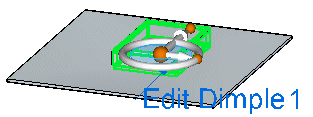

编辑凹坑特征

  1. 单击凹坑以显示编辑手柄。

  2. 单击编辑手柄。

    将显示凹坑方向箭头、动态编辑框和特征轮廓编辑手柄。

  3. 键入凹坑范围的值。

  4. 单击手柄以更改凹坑方向。

  5. 右键单击保存编辑。

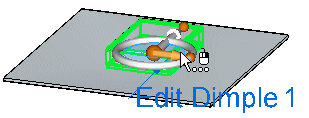

编辑凹坑轮廓

  1. 单击凹坑以显示编辑手柄。

  2. 单击编辑手柄。

    将显示凹坑方向箭头、动态编辑框和特征轮廓编辑手柄。

  3. 单击特征轮廓编辑手柄。

  4. 对现有凹坑轮廓进行更改。

  5. 单击绿色“接受”按钮 。

  6. 右键单击以保存编辑内容。
