练习：使用解决方案管理器（场景 1）

使用解决方案管理器（场景 1）

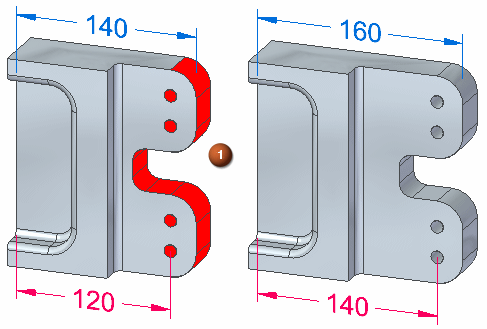

在 X 方向上将零件延伸 20 mm。所有红色面应作为刚性集移动。

单击此处下载练习文件。

启动练习：使用解决方案管理器（场景 1）。

打开零件文件

• 打开 solution_manager_scenario1.par。

恢复设计意图设置

1. 在“高级设计意图”面板上，单击恢复按钮 (4) 来恢复默认设置。不应选中自动预览 (5)。



2. 对于本练习，打开锁定到基本参考 (1) 设计意图。这会将面 (2) 锁定到 YZ 参考平面。



定义选择集

1. 选择显示的两个面。

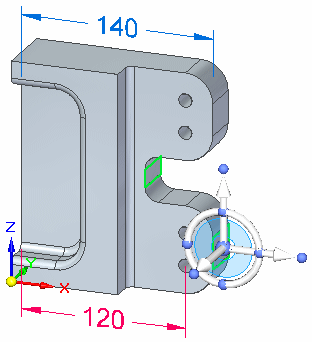

2. 通过单击所示的轴启动同步编辑。

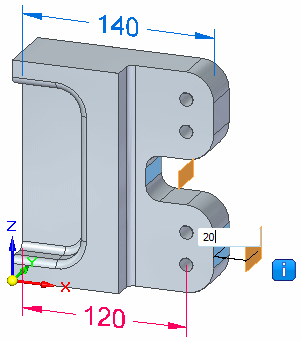

3. 在动态编辑框中键入 20，然后按 Enter。

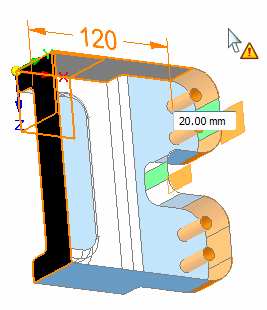

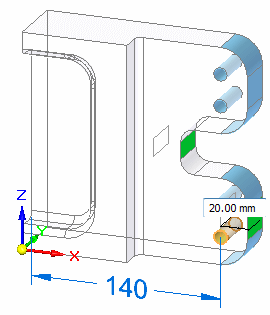

观察图形编辑反馈

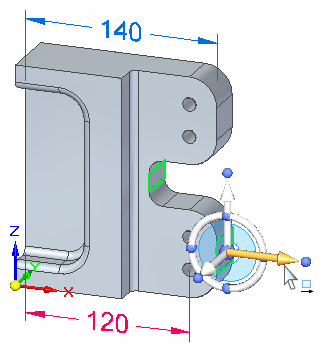

请注意会显示失败符号 。此符号是一个警报，表明该解决方案处于失败条件中。当出现失败情况时，您将处于解决方案管理器模式。当处于解决方案管理器模式时，解决方案管理器按钮将从放大镜变为勾号。

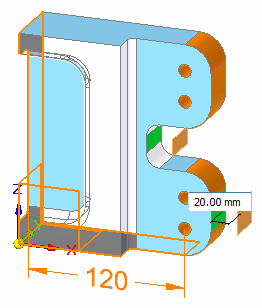

请注意面颜色也会更改。

• 橙

  面无法移动

• 绿

  选择集面

• 蓝

  参与编辑的面

• 透明

  涉及编辑的面

• 黑色

  已固定的面

调查失败

可右键单击任一颜色面以显示应用到该面的关系调色板。

将鼠标悬停在某个颜色面上方，可显示解决状态的工具提示。

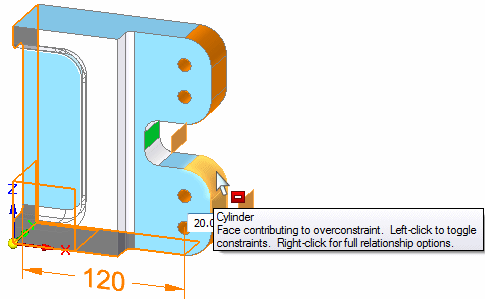

1. 将鼠标悬停在图中所示的面上方，可显示工具提示。

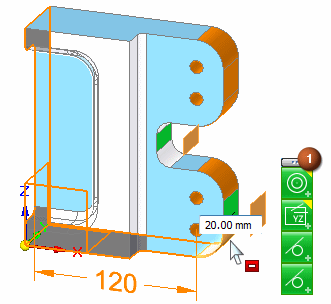

2. 右键单击图中所示的圆柱面可显示关系调色板 (1)。黄色三角关系是失败的解决方案中涉及的关系。



解析过分约束的关系

可以放宽过分约束的关系以允许编辑求解。您预期的解决方案指示了要释放的关系。在本示例中，已锁定 120 尺寸。这将导致编辑失败。

可以使用三种方法来释放锁定的尺寸。

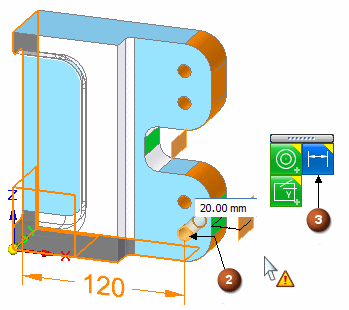

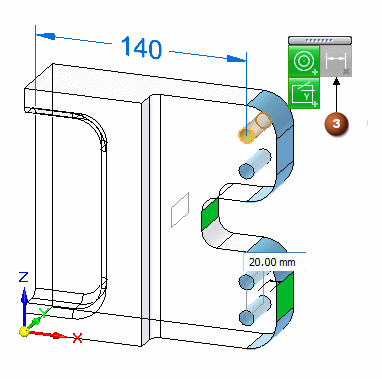

• 右键单击已对其应用锁定尺寸的圆柱面 (2)。在关系调色板上，单击尺寸约束 (3)。调色板上的尺寸约束将变为灰色，表明该尺寸约束已被释放。编辑求解。





• 单击尺寸，它将暂时释放以完成编辑。编辑完成后，该尺寸将自动返回到锁定状态。



  要完成编辑，请单击解决方案管理器绿色勾号。



• 在“高级设计意图”面板上，单击释放尺寸按钮。这将释放此模型中的所有锁定尺寸。编辑求解，并且在完成编辑后，释放尺寸按钮将返回到原始设置。



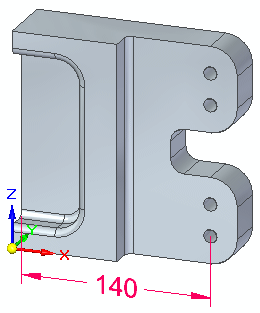

• 从释放关系方法中任选其一来完成编辑。请记住，要完成编辑，需要单击解决方案管理器绿色勾号。





---
