练习：应用对称中心关系

应用对称中心关系

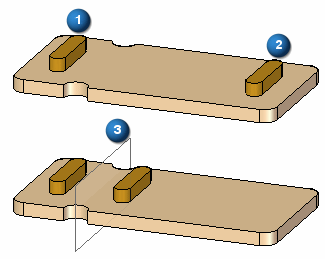

了解如何使特征 (1) 和 (2) 相对于对称平面 (3) 与目标平面对称。

单击此处下载练习文件。

启动练习：应用对称中心关系。

打开练习文件

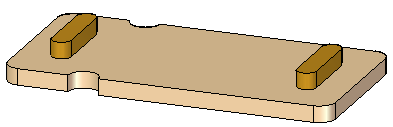

• 打开 symmetric_about.par。

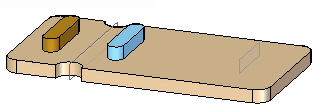

  问题：将特征 (1) 设为与特征 (2) 以对称平面 (3) 为中心对称。



应用刚性关系

对特征 (2) 应用刚性关系。这是因为对面应用了关系。您希望整个特征 (2) 与对其应用了对称关系的面一起移动。

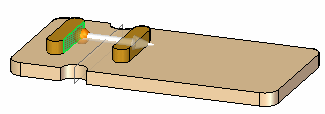

1. 在路径查找器中，选择“拉伸 B”。



2. 在主页选项卡→面相关组中，选择刚性关系命令 。

3. 在命令条上，单击接受按钮。

创建对称平面

1. 在主页选项卡→平面组中，选择重合平面命令。

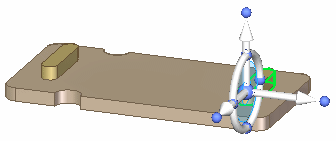

2. 选择所示的面。

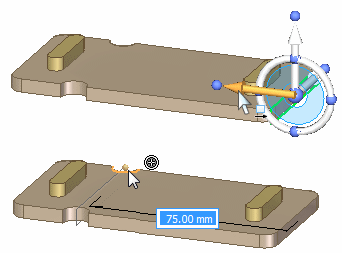

3. 将重合平面沿轴方向移动一段距离，使其延伸至圆弧中心，如图所示。



应用对称中心关系

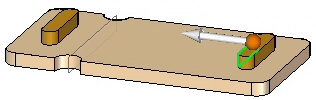

1. 选择所示的面。





2. 在主页选项卡→面相关组中，选择对称关系命令 。

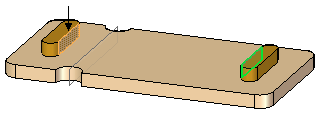

3. 选择所示的面作为目标对称面，然后右键单击以接受。

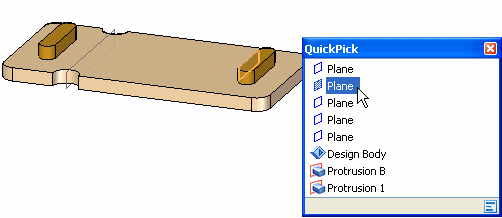

4. 选择显示的平面以用于对称平面。



5. 在命令条上，单击接受按钮。



   注释:

   对称关系将自动保持不变。



观察对称行为

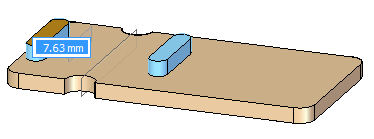

• 选择所示的面。单击轴并动态移动它。请注意，特征 Protrusion A 和 Protrusion B 对称移动。





  本练习到此结束。

总结

在本练习中，您已学会如何使两个面相对一个平面对称。对所选面（种子面）进行修改以相对某对称平面与目标面对称。使用“对称”关系命令。仅种子面会移动，除非对与种子面一起移动的其他面应用了刚性关系。

• 关闭文件而不保存。

• 单击本练习窗口右上角的关闭按钮。

---
