练习：创建文字压花效果

在零件上压印文字

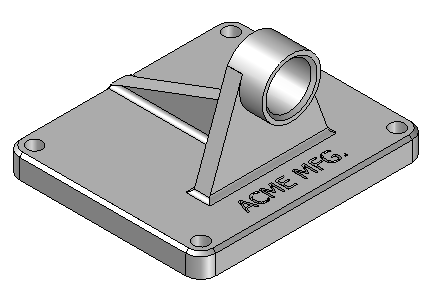

本练习介绍将文本字符压印到单个铸件模型上的过程。

单击此处下载练习文件。

启动练习：创建文字压花效果。

打开零件文件

概述

创建包含文本轮廓的草图

要在零件上压印文字，创建包含文本轮廓的草图。

1. 选择草图命令 。

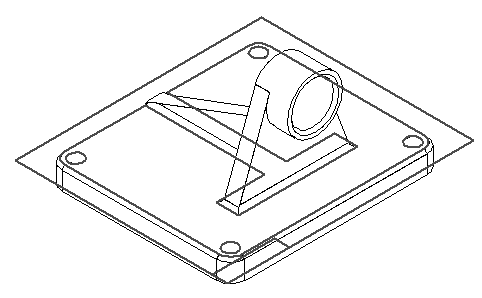

2. 为草图平面选择所示的面。



3. 在工具选项卡→插入组中，选择文本轮廓命令 。

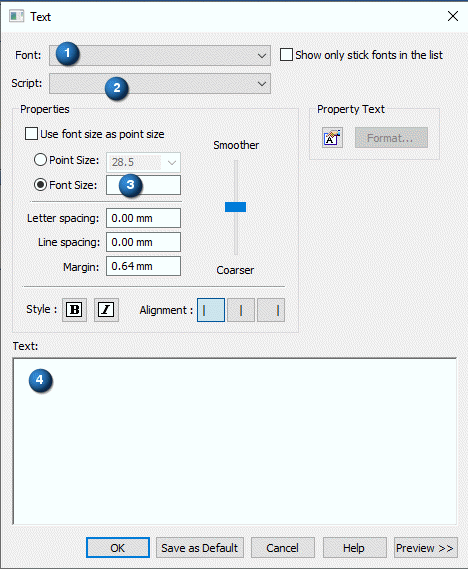

4. 在文本对话框中，设置所示的值。在“字体”字段 (1) 中，选择 Tahoma。在“脚本”字段 (2) 中，选择 Arabic。在字体大小控制字段 (3) 中，设置所示的值。在“文本”框 (4) 中，键入 ACME MFG 并单击确定。

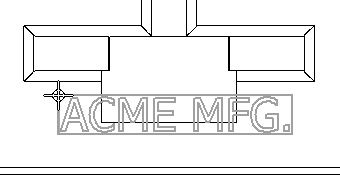

5. 在所示的近似位置放置文本，然后单击。



6. 单击关闭草图以完成轮廓。

7. 单击完成。

从零件中剪切文本轮廓

使用剪切命令和上一步中创建的文本草图从零件中移除材料。

1. 选择剪切命令。

2. 在命令条上，单击从草图选择选项。

3. 选择草图（文本）并单击接受按钮。

4. 在距离框中，键入 2 并按 Enter 键。

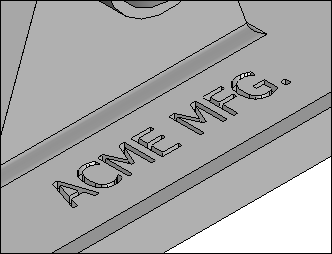

5. 单击轮廓下方，以使文本延伸到零件中。

6. 单击完成以完成除料。

7. 隐藏所有草图。



8. 将文件另存为 myblock.par。

9. 关闭文件。本练习到此结束。

总结

在本练习中，您学习了如何为零件创建和添加压印文本。
