替换面

替换面

单击此处下载练习文件。

启动替换面练习。

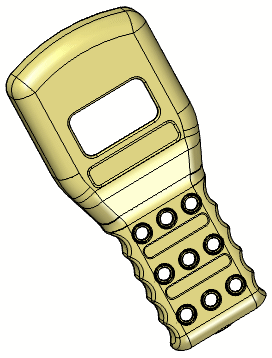

打开零件文件

• 打开 replace_face.par。



显示替换

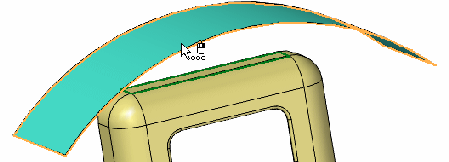

• 打开标签为 Extrude 1 的面。

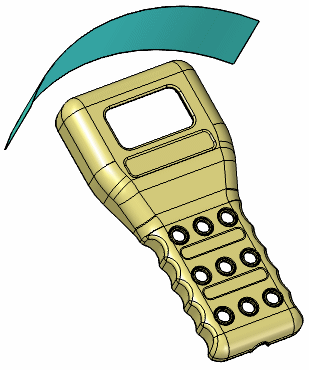

替换扫描仪的顶面

1. 在曲面处理选项卡→修改曲面组中，选择替换面命令 。

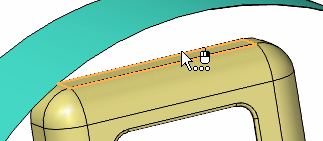

2. 选择所示的面，作为要替换的面。单击命令条上的接受按钮。



3. 选择拉伸面 Extrude 1 作为替换面。

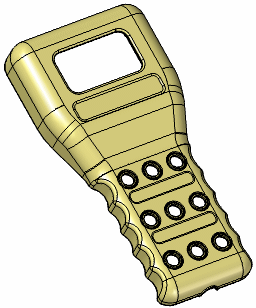

4. 单击完成。

5. 保存并关闭文件。

总结

在本练习中，您已学会如何用其他面替换模型面。替换面后，所有连接的面都将调整为替换面。

• 单击本练习窗口右上角的关闭按钮。

---
