练习：消费性产品中的功能性特征


消费性产品中的功能性特征

本练习将演示如何放置塑料零件设计中常用的几个功能性特征。

使用以下命令来完成汽车喇叭栏栅的设计。

单击此处下载练习文件。

启动练习：消费性产品中的功能性特征。

打开零件文件

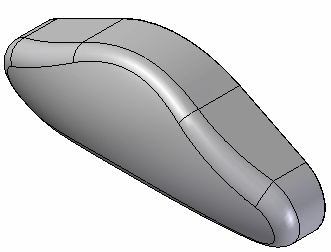

在本练习中，您将向喇叭盖的设计中进一步添加几个特征。

应用薄壁

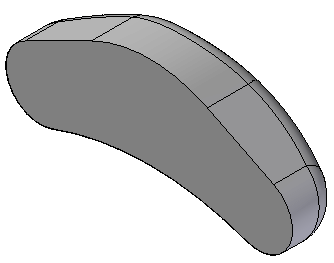

  1. 将视图绕 Z 轴旋转 180°，以查看此模型的后侧。

  2. 在主页选项卡→实体组中，选择薄壁命令 。

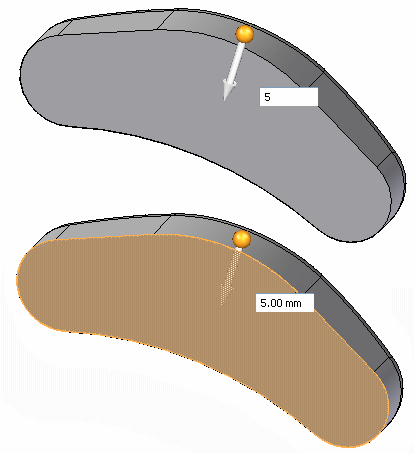

    零件将自动进行选择。键入 5 mm 作为厚度。确保箭头向内指向模型的中心，并选择后平面作为开放面。

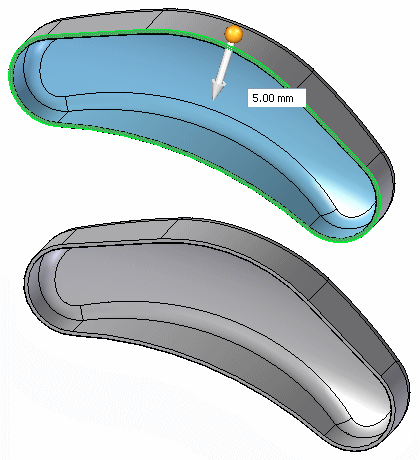

    预览显示材料已被移除。右键单击以完成。

    按 Ctrl + I 返回到正等测图。

添加通风口特征

  1. 在路径查找器中，单击草图收集器上的加号符号。单击通风口草图框以打开草图显示。

  2. 在主页选项卡→实体组中，选择通风口命令 。

    注释:

    “通风口”命令位于薄壁下拉列表中。

    在通风口选项对话框中，如下表所示设置肋板和纵梁的厚度和深度，然后选择确定。

    肋板

    纵梁

    厚度

    5.00 mm

    5.00 mm

    深度

    5.00 mm

    5.00 mm

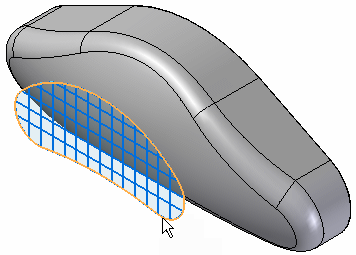

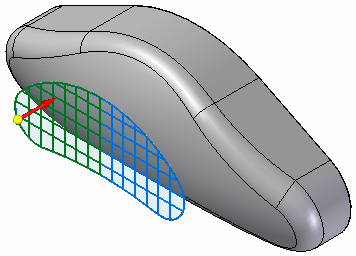

  3. 选择所示的链以定义通风口的边界，然后在命令条中单击接受。

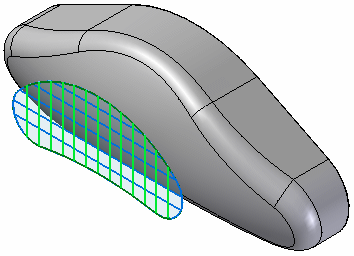

  4. 为肋板定义选择 13 条竖线。

    在命令条中接受它们。

    注释:

    要从肋板定义步骤中取消选择某元素，请按住 Ctrl 并选择该元素。

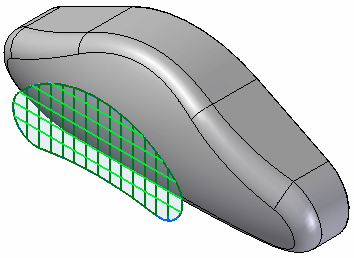

  5. 为纵梁定义选择 5 条横线。

    在命令条中接受它们。

  6. 为范围选择所示的边。

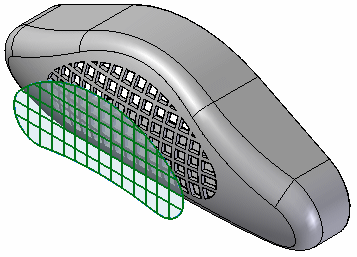

    通风口特征的处理不需要很长时间。处理完成后，可以查看预览。在命令条中单击完成。

  7. 在路径查找器中，打开草图收集器并关闭通风口草图。

添加网格筋

  1. 旋转视图以查看后侧。在草图收集器中，打开名为 Rib Network Sketch 的草图。

  2. 在主页选项卡→实体组中，选择网格筋命令 。

    注释:

    网格筋命令位于薄壁列表中。

    在草图中选择 3 条线。在命令条中单击接受。

  3. 对于命令条上的方向步长，请键入 5 mm 作为厚度。

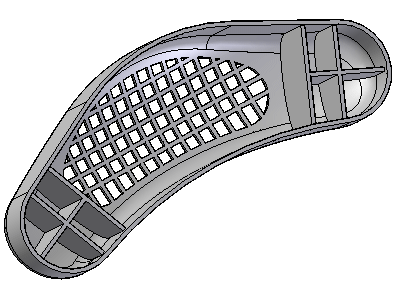

  4. 在命令条中选择接受。

镜像网格筋

  1. 打开“右视图”(yz) 参考平面的显示。此平面为镜像平面。

  2. 选择网格筋特征。

  3. 在主页选项卡→阵列组中，选择镜像命令。

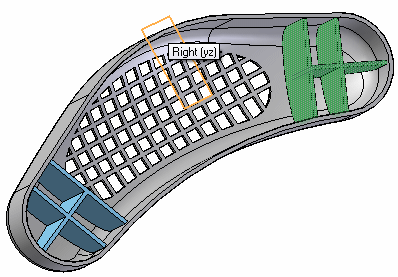

  4. 选择“右视图”(yz) 基本参考平面作为镜像平面。预览将显示结果。

    单击左键完成操作。关闭参考平面。

添加止口特征

  1. 在主页选项卡→实体组中，选择止口命令 。

    注释:

    止口命令位于薄壁列表中。

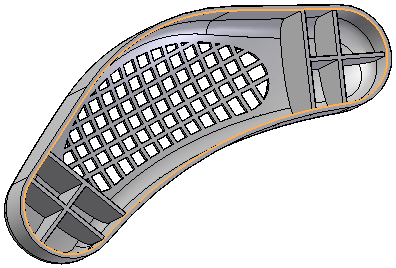

  2. 选择薄壁的内侧边并在命令条中选择接受。

  3. 在止口命令条中，键入 3 作为宽度，并键入 5 作为高度。

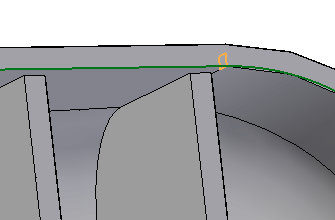

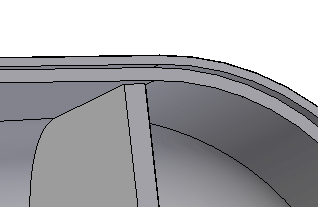

    止口的起始位置处将显示一个矩形。放大以更接近地查看。

    对于此矩形，有 4 个可能的位置。定位矩形以将材料从薄壁中移除，如上图所示。

    注释:

    矩形的长边应沿着零件壁指向下方。

    单击以创建止口。

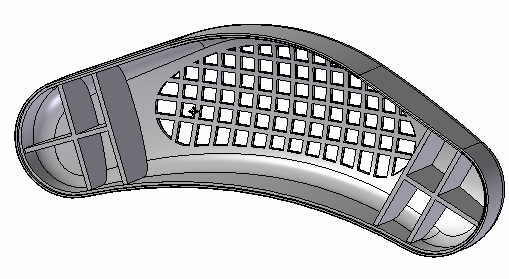

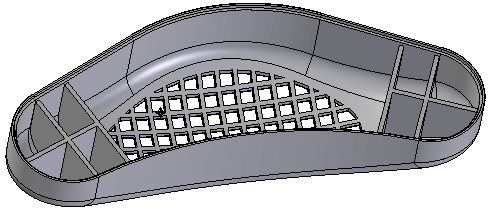

  4. 选择完成。止口得以放置。

  5. 保存并关闭此文件。

总结

在本练习中，您已学会如何创建通风口和网格筋特征。因为创建这些特征需要经过多个步骤，所以如果未获得希望的结果，则确保使用命令条返回到上一步。
