练习：拆离和附加面集

拆离和附加面集

本练习将演示为响应设计更改而拆离和附加面的方法。

拆离一组现有的面并对模型进行更改。然后将它们重新附加到相同零件中。

在本练习中，您将：

• 拆离面。

• 延伸一个面（代表设计更改）。

• 重新附加面。

单击此处下载练习文件。

启动练习：拆离和附加面集。

打开零件文件

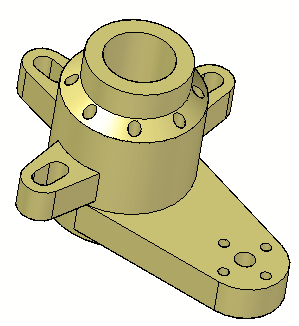

在本练习中，您将了解一个主要的设计更改。当体的高度增加时，三个安装臂仍将留在原位。

• 打开 detach.par。



拆离面

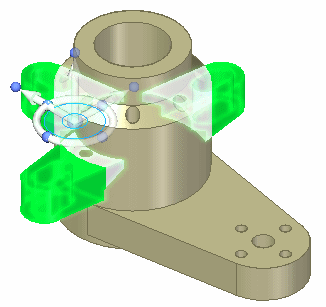

1. 在路径查找器中，选择特征耳、槽、阵列 4。

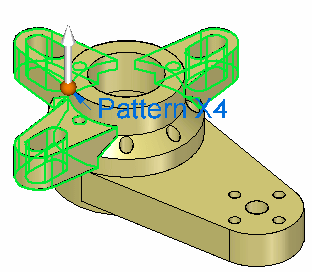

2. 右键单击，然后选择拆离。

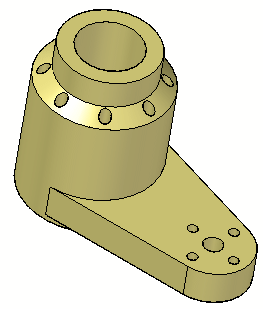

   面不再显示。



   注释:

   这些拆离的面集在路径查找器中显示为灰色。



   可以通过单击路径查找器中的复选框显示拆离面集。



3. 确保拆离面集的显示已关闭。

修改零件的高度

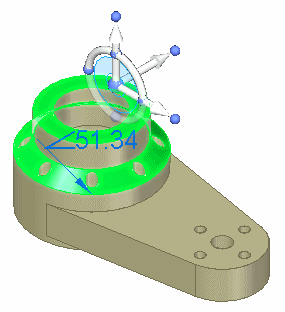

1. 选择所示的顶部面和斜面。

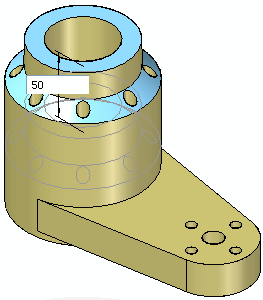

   移动选定的面 50 mm。



2. 按 Esc 键完成。



附加面集

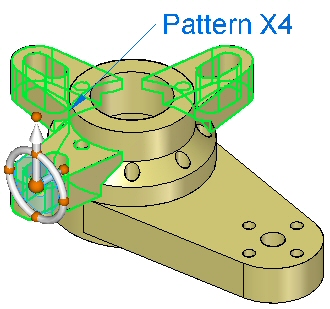

1. 打开已拆离的面集耳部、槽、Pattern4 的显示，并选择他们，要么以图形的方式，要么从路径查找器中选择。后一种方法通常更容易。



2. 右键单击，并选择附加。

   您可以看到，面集将按照它们的颜色更改而附加。



3. 保存并关闭此文件。

总结

在本练习中，您已学会如何拆离特征然后对模型进行更改。以及在更改完成后，将拆离的特征重新附加。路径查找器中列出了拆离的特征。可以将它们的显示打开或关闭。
