练习：特征库

特征库

本练习将演示特征库的定义和使用。

创建并放置一个常用面集。

在本练习中，您将：

• 创建特征库。

• 将特征复制到新库。

• 将库成员放入两个不同的零件文件。

单击此处下载练习文件。

启动练习：特征库。

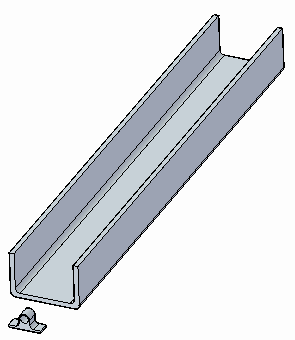

打开零件文件

• 打开 feature_library.par。



创建特征库

1. 选择位于“应用程序”窗口左边的特征库选项卡，以显示特征库窗格。



   在查找范围列表中，将视图更改为 C: 驱动器.

   注释:

   C: 驱动器内容将不同于下面所示的内容：



2. 单击新建文件夹按钮可在本地磁盘 (C:) 上创建您自己的文件夹。可以键入需要的任何文件夹名称。



   焦点会自动更改到新的文件夹。



   注释:

   显示的文件夹名称将与您的文件夹名称有所不同。

定义特征库的成员

1. 直接选择或从路径查找器中选择拉伸 8 面集。



   注释:

   在已复制的特征上定位方向盘非常重要，这样在将其粘贴到面时，可确保所复制的特征朝向正确的方向。

   使用以下步骤将方向盘平面放置在底面上。

2. 单击方向盘原点并将其拖至底面的边上。



3. 按住 Shift 键，然后单击环面所在的平面。继续单击，直到获得所示方向。

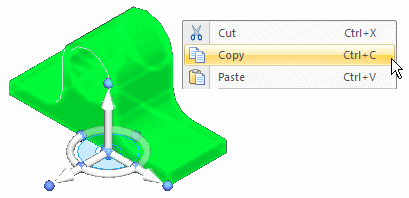

4. 右键单击并选择复制，或者按 Ctrl+C。



   从“应用程序”窗口的左侧边缘选择特征库选项卡。

   应仍然将其设为您以前创建的文件夹。右键单击接近底部的白色区域，然后选择粘贴。

   显示特征库条目对话框。键入 cable_tie 作为名称，然后单击保存。



   现在您有了一个特征库成员。

   注释:

   通过选择需要的面集和单击特征库窗格上的添加按钮，可以加速成员创建的过程。



重用特征库成员

由于它保存到您的计算机上的某个文件夹，此特征现在可在此零件文件以及其他零件文件中再次使用。为此，您将执行以下步骤：

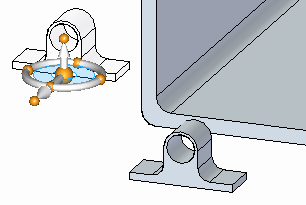

1. 在“特征库”页面中选择 cable_tie.par，并将它拖入模型窗口中。请注意，该特征将附着到您的光标。



   将特征的底部放在通道的内侧曲面上。当曲面高亮显示时，按 F3 键以锁定至该平面。



   左键单击以放置扎线带。



   左键单击以结束命令。

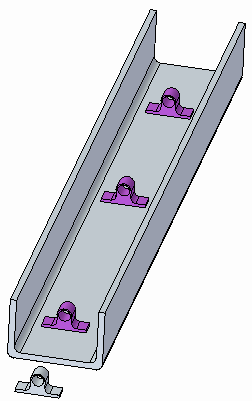

2. 再放置两个扎线带实例以熟悉此过程。



将特征添加到模型

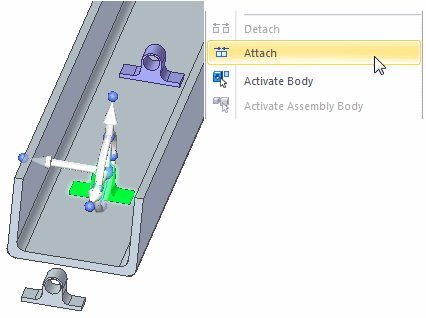

1. 要将特征添加到模型，请在路径查找器中选择特征。右键单击并从列表中选择附加。

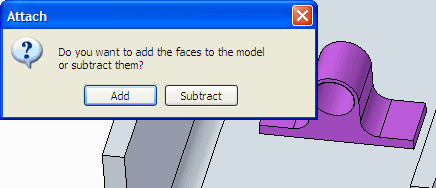

   从附加对话框中选择添加。



   此时便会附加构造体。



2. 对所有三个特征重复以上步骤。

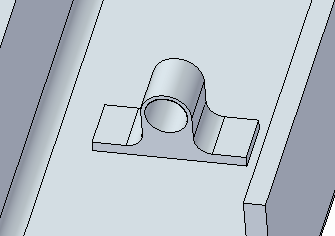

在通道的中心放置特征

1. 选择所放置的第一个特征。直接或在路径查找器中选择该特征。



   注释:

   您将需要使用快速选取来直接选择特征。从路径查找器中进行选择会更加快捷。

2. 将方向盘原点移至圆柱中心。



3. 单击移动手柄。



4. 移至所示的边的中点。在显示中点符号时，请单击。如果没有显示中点，则在命令条上选择“中点”选项。





   左键单击以结束移动命令。

沿着具有尺寸的通道放置特征

在通道的终止面与特征面之间放置尺寸。

1. 选择间距命令。

2. 在命令条上，单击锁定尺寸平面选项 。

   选择所示的面。



3. 放置下列尺寸。



4. 单击“选择”工具，然后在路径查找器中选择特征。



5. 单击尺寸值。确保方向如图所示。锁定尺寸。



6. 在尺寸编辑框中键入 75 并按 Tab 键。



   左键单击以结束移动命令。

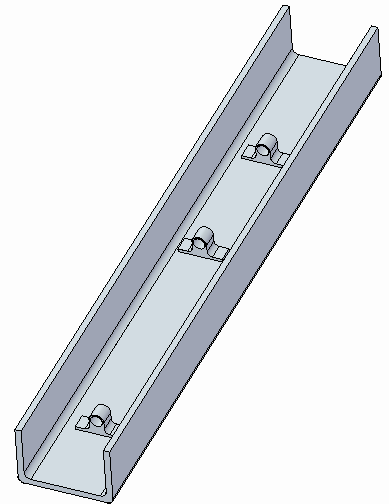

7. 可选步骤：将通道中两个剩余的特征居中。在通道长度的中心上放置中部特征。另一端的尺寸特征与通道终点的距离为 75 mm。

8. 保存并关闭此文件。

在其他文件中使用特征库成员

在其他零件文件中也可使用此特征。

1. 打开文件 feature_library2.par。



2. 在特征库选项卡中，导航至您以前创建的文件夹。

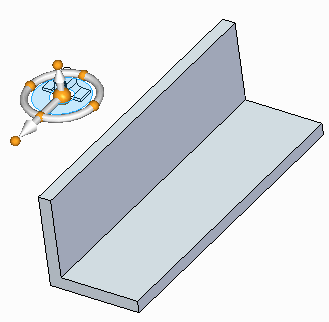

3. 选择 cable_tie.par，并将它拖入模型窗口中。

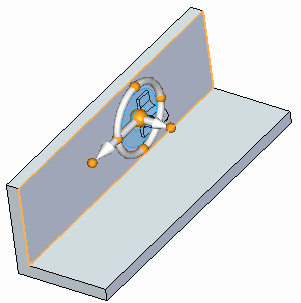

   高亮显示所示的面，并按 F3 键进行锁定。特征将翻转。左键单击以放置扎线带。



4. 保存并关闭此文件。

总结

在本练习中，您已学会如何创建特征库。您也学会了如何将特征添加到库以及如何将特征放置到其他文件。特征库用于保存在公司的设计过程中经常使用的常规特征。

• 单击本练习窗口右上角的关闭按钮。

---
