练习：沿曲线进行阵列操作

沿曲线进行阵列

本练习将演示沿曲线阵列操作命令。

处理沿某一曲线链排列的孔阵列。

在本练习中，您将：

• 创建阵列。

• 更改阵列的参数。

• 添加孔的事例。

单击此处下载练习文件。

启动练习：沿曲线进行阵列操作。

打开零件文件

• 打开 pattern_curve.par。



沿曲线创建孔的阵列

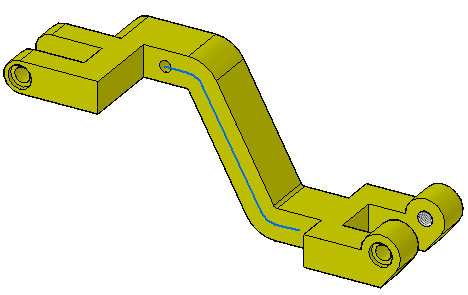

1. 选择位于成角度的支臂顶部的孔。



2. 在主页选项卡→阵列组中，选择沿曲线命令。



   在命令条中，从“选择”列表中选择链。

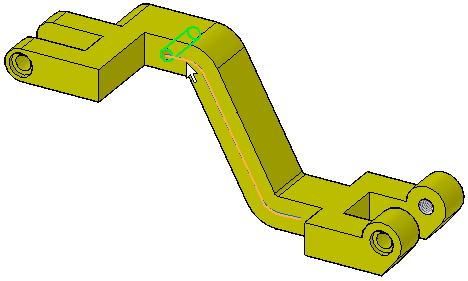

   沿有角度的支臂选择曲线，并在命令条上接受它。



   选择曲线的左端点以定义锚点。

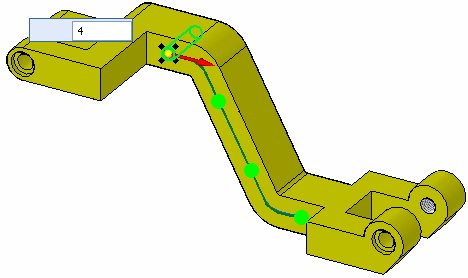

   通过移动光标直至箭头指向右来选择阵列方向，然后单击接受它。



   将显示预览。

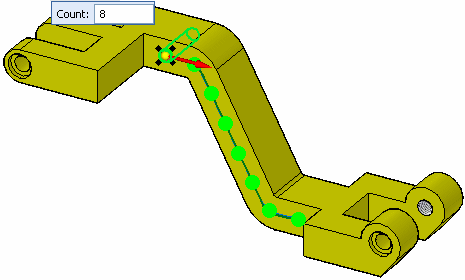

   将“个数”改为 8。



   通过选择绿色复选框接受此阵列。左键单击以结束命令。



向阵列插入事例

通过沿曲线命令，您可以通过选择曲线的关键点来插入和偏置新事例。

1. 选择阵列。单击编辑定义手柄以访问命令条。选择插入事例按钮 。

   选择链中第一条曲线段的端点。



   在命令条的偏置字段中键入 5。

2. 沿曲线距离 5 mm 处创建新孔事例。单击以接受偏置。单击以接受更改并退出此命令。





3. 保存并关闭此文件。

   注释:

   与矩形和圆形阵列一样，您可以抑制事例、添加特征和修改父级。您可以随意体验命令条上的那些功能。

总结

在本练习中，您已学会如何沿曲线创建和编辑特征的阵列。在阵列创建期间，会使用阵列特征原点。通过练习，您可以沿曲线创建任何需要的阵列。
