练习：圆形阵列

圆形阵列

本练习将演示圆形阵列操作特征。

创建并修改孔的圆形阵列。

单击此处下载练习文件。

启动练习：圆形阵列。

打开零件文件

• 打开 pattern_circle.par。



创建孔的圆形阵列

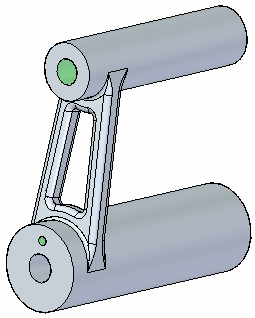

1. 在支臂的下端放大，然后选择孔。



2. 在主页选项卡→阵列组中，选择圆形阵列命令。



3. 将光标（旋转轴）移至所示的圆形平面的中心上方。当显示中心符号时，单击以定义旋转的中心。



4. 显示默认“个数”设置为 4 的预览。

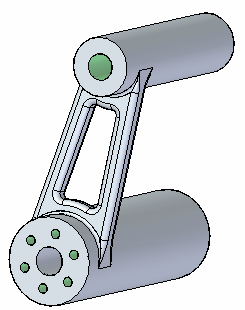

   将“个数”更改为 6，然后按 Enter 键。



5. 在零件窗口中单击以结束此阵列命令。



6. 选择阵列直径尺寸并将其更改为 50。关闭尺寸显示。

修改阵列

1. 选择圆形阵列，然后单击“编辑定义”手柄以访问阵列命令条。选择圆形/圆弧阵列按钮 。

2. 单击方向箭头以在顺时针方向中定义圆弧角度。将圆弧角度改为 270°。



3. 在命令条上，单击接受。在零件窗口中单击以结束此命令。



   注释:

   按 Tab 键可将焦点从一个对话框切换到另一个对话框，例如从个数切换到圆弧角度对话框。

4. 从路径查找器中选择圆形阵列设置。选择阵列手柄以访问命令条。将适合样式更改为固定。



5. 将角度设置为 30°。



   注释:

   个数和角度控制固定填充模式中的阵列。

6. 将递增角度修改为 45°，保留同样数量的 6 个孔。



7. 将固定样式更改为适合。

8. 在命令条上，选择圆形/圆弧阵列选项以返回到整圆。接受阵列，然后左键单击以完成。



9. 这些孔具有与它们相关的螺纹。要查看螺纹，请在视图选项卡→样式组中，选择视图覆盖命令 。

   在渲染选项卡上，选中纹理复选框。

   注意成阵列的孔上的螺纹。



10. 保存并关闭此文件。

    注释:

    与矩形阵列一样，您可以抑制事例、添加特征和修改父级特征。您可以随意体验命令条上的那些功能。

总结

在本练习中，您已学会如何创建和编辑特征的圆形阵列。通过练习，您可以创建任何需要的圆形阵列。

• 单击本练习窗口右上角的关闭按钮。

---
