练习：编辑孔

编辑孔

本练习将演示编辑孔的过程。

在本练习中，您将：

• 更改孔大小。

• 更改孔的类型。

• 添加新孔。

• 将各孔实例分开。

单击此处下载练习文件。

启动练习：编辑孔。

打开零件文件

• 打开 hole_edit.par。



  注释:

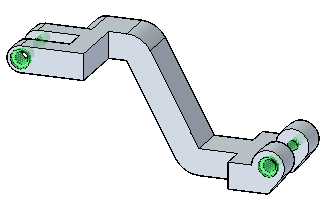

  此零件上存在四个孔，展示在路径查找器上的两个面集（Hole1 和 Hole3）中。



修改孔大小

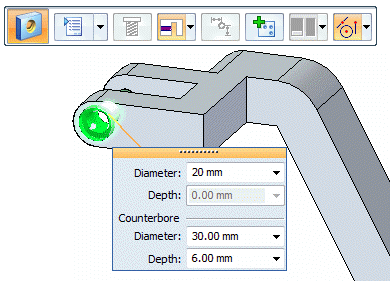

1. 选择左侧沉头孔（孔 1）。





2. 选择尺寸手柄。



   显示“孔编辑”控制框，以及孔命令条。

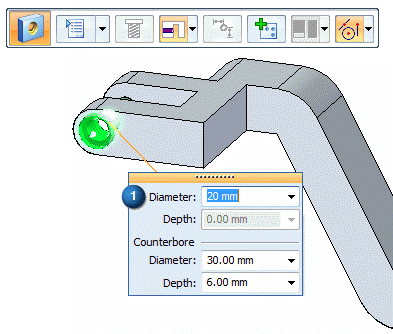

   将孔直径 (1) 更改为 10 mm。

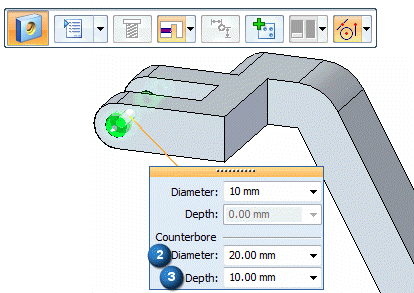

   将沉头直径 (2) 改为 20 mm，沉头深度 (3) 改为 10 mm。

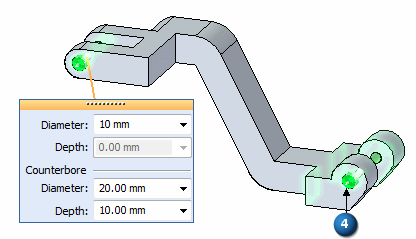

3. 请注意，这些更改将传播到右下方的沉头孔 (4)。这是因为这两个孔是在同一命令中放置的。它们存在于同一面集。



   注释:

   对面集内单个孔的任何更改都会影响到该面集中的所有其他孔实例。

更改孔类型

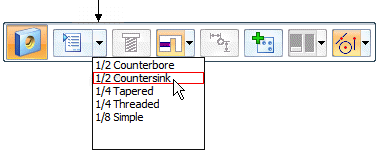

• 在仍选定孔的情况下，单击孔命令条上的选项下拉列表，然后选择 1/2 埋头孔。



  默认情况下，“1/2 埋头孔”参数使用英制单位。

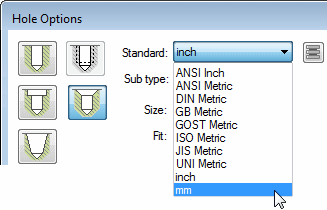

  您可以将单位改为公制，方法是选择孔选项按钮并从标准下拉列表中选择 mm。

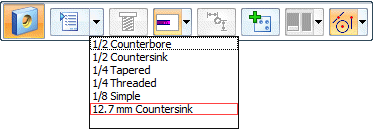

  在保存的设置框中，输入名称 12.7 mm 埋头孔，然后单击保存。

  不仅孔参数改为公制单位，保存的设置现在也可从命令条调用。

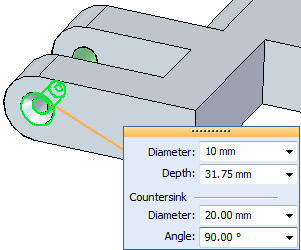

  将直径改为 10 mm，并将埋头直径改为 20 mm。



  注释:

  根据需要，您可以在设计单位内保存许多常用设置。有关更多信息，请参见帮助主题孔数据库。

添加孔

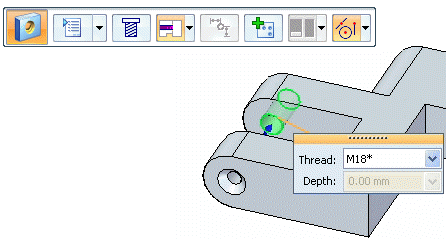

• 选择零件左上侧的上部简单孔，然后单击孔编辑手柄。



  在命令条上，选择添加按钮 。

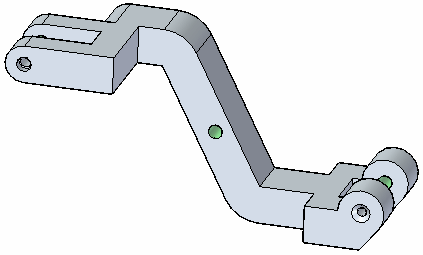

  在中心梁上放置新孔，如图所示。



  注释:

  您可以添加与所选孔具有相同属性的很多孔。除非锁定某个平面，否则这些添加的孔可以放置在任何面上。



分隔孔实例和父代

要更改组中的某个孔的参数，使用快捷菜单上的分离命令。

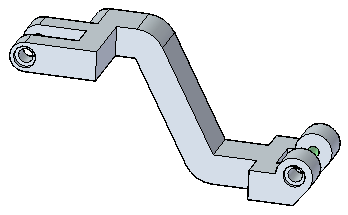

1. 选择零件左侧末端的埋头孔。右键单击并选择分离命令。



2. 选择孔的手柄，然后从命令条下拉列表中选择“1/2 沉头孔”。

   注意，该孔已独立于右侧孔而更改。



3. 保存并关闭此文件。

总结

在本练习中，您已学会如何在实体模型上编辑现有的孔特征。您也懂得了如何在不更改整个设置的情况下编辑设置中的某个孔。

• 单击本练习窗口右上角的关闭按钮。

---
