练习：放置孔

放置孔

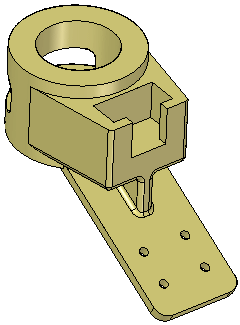

本练习将演示在传送带挂架上放置孔的过程。

在本练习中，您将：

• 动态地放置孔。

• 使用精确方法定位孔。

• 向现有孔添加尺寸。

单击此处下载练习文件。

启动练习：放置孔。

打开零件文件

• 打开 holes.par。



放置孔

1. 在主页选项卡→实体组中，选择孔命令 。

2. 在孔命令条上，单击选项按钮。



3. 定义孔类型。在孔选项对话框中，单击简单孔 按钮。

4. 将标准设置为 ISO 公制。

5. 将子类型设置为定位销。

6. 从大小下拉列表中选择 10 mm，然后单击确定。

7. 将光标拖动到零件的弯边上方，并在所示的大致位置上单击以放置孔。



8. 不要退出打孔命令。将继续放置孔。

使用精确放置

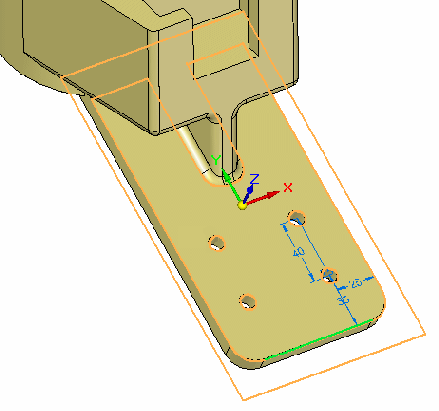

1. 仍在运行孔命令时，按 F3 键可锁定平面。将光标放在右侧边的上方并键入 E，可获取从孔中心到该边端点的尺寸。对底边重复该操作（不要在选择这些边时单击）。



   键入 25 作为到右侧边的尺寸。按 Tab 键。键入 35 作为底部值。按 Tab 键。



2. 将光标放在第二个孔的边上方，并键入 C，可获取到该孔中心点的尺寸。同样将光标悬停在底边上方并键入 E。从第二个孔中竖直拖动光标，并键入 0 作为距离。然后按 Tab 键并键入 75 以定义到底边的距离。按 Tab 键。





   不要退出打孔命令。

对现有孔标注尺寸

1. 放置第四个孔，如图所示。



2. 选择主页选项卡→尺寸组→间距命令 。在命令条上，单击锁定尺寸平面选项 。

   提示您选择平面。

   选择所示的弯边面。



   选择左侧边和左上孔的中心。

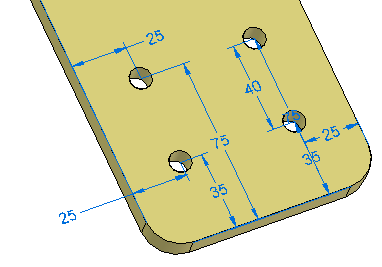

3. 放置尺寸。将尺寸更改为 25 mm（确保箭头朝右）。



   在底边和孔中心创建其他尺寸。将该尺寸更改为 75 mm。



4. 对左下侧的孔重复该操作，将到底边的距离更改为 35 mm，到左侧边的距离更改为 25 mm。

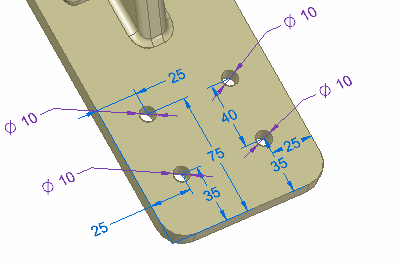

5. 使用智能尺寸命令在四个孔上放置直径。



   注释:

   紫色尺寸表示其为从动尺寸。要编辑孔，必须选择孔特征，然后编辑孔属性。

6. 保存并关闭零件文件。

总结

在本练习中，您已学会如何在实体模型上放置孔特征。您也学习了如何使用尺寸快捷键精确地将孔放置于几何关键点上。

• 单击本练习窗口右上角的关闭按钮。

---
