练习：倒圆边

倒圆边

本练习将演示在模型的边上放置倒圆的过程。

单击此处下载练习文件。

启动练习：倒圆边。

打开零件文件

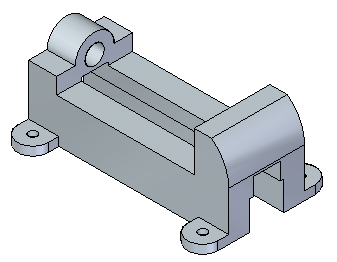

• 打开您先前创建的钳座零件文件，或者打开零件 vise.par。

倒圆边/角

1. 在主页选项卡→实体组中，选择倒圆命令 。

2. 在倒圆命令条中，单击选择框 (1) 中的边/角选项。



3. 选择所示的边。在动态输入框中，键入半径 6.35 mm。



4. 按下 Enter 键或右键单击以应用。



   注意，倒圆命令仍处于活动状态。不要退出该命令。

倒圆边链

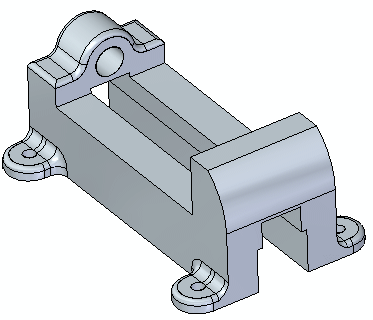

• 从命令条中选择链选项。选择显示的两条边链。键入 3 mm 作为半径，然后按 Tab 键。

继续倒圆

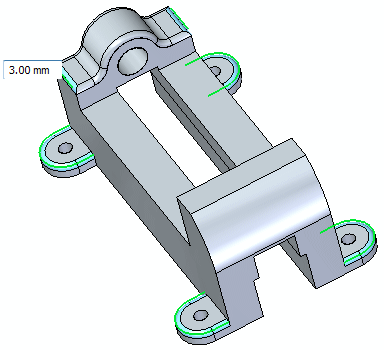

1. 更改为边/角选项，然后继续选择下方显示的边，并确保选择背面上的对称边。



   按 Enter 键或右键单击。

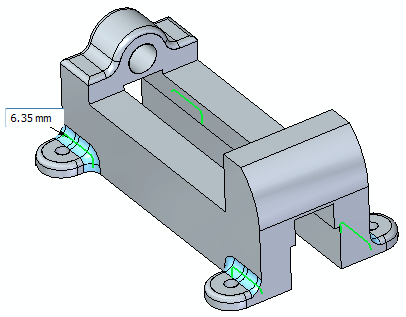

2. 倒圆命令处于活动状态。更改为链选项，选择边并键入半径 6.35 mm。按 Tab 键。



   按 Enter 键或右键单击。

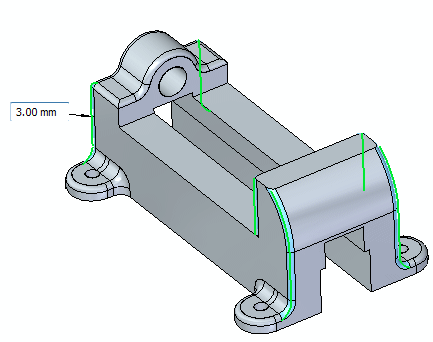

3. 最后，选择显示的边并键入半径 3 mm。



   按 Enter 键接受。



4. 保存并关闭零件文件。

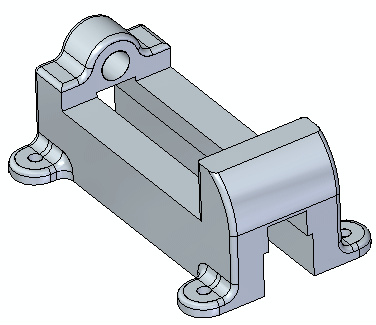

总结

在本练习中，您将倒圆放置在 3D 模型的边上。通过选择倒圆，然后更改尺寸编辑框中的值，可以更改倒圆半径。

• 单击本练习窗口右上角的关闭按钮。

---
