练习：使用变量表

使用变量表

本练习演示如何使用变量表控制尺寸。

在本练习中，已对现有零件标注尺寸，然后使用变量表对零件进行更改。

单击此处下载练习文件。

启动练习：使用变量表。

打开练习文件

• 打开 variable_X.par。



标注模型尺寸

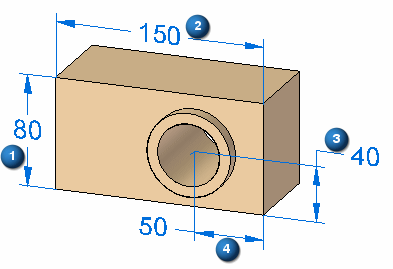

• 放置四个尺寸。按照显示的顺序对它们进行放置。



打开变量表

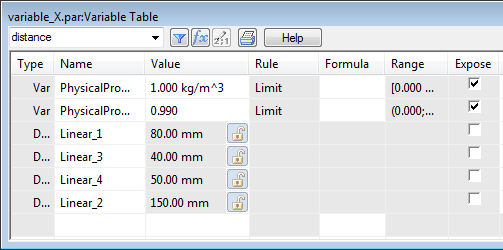

• 选择工具选项卡→变量组→变量命令。



更改尺寸变量名称

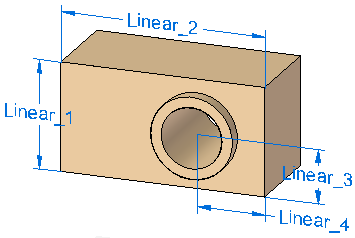

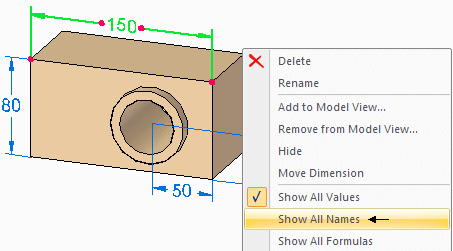

1. 更改尺寸显示。右键单击某个尺寸，然后单击显示所有名称。

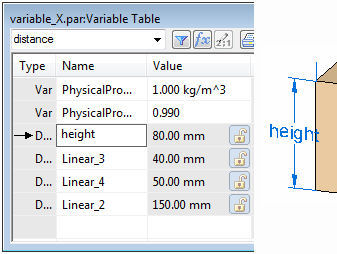

2. 在变量表中，双击 Linear_1 的“名称”框。键入 height 作为新变量名称，然后按 Enter 键。



3. 重命名其余的尺寸：Linear_2=width，Linear_3=hole_Y，Linear_4=hole_X。



创建用户定义变量

1. 在变量表中，双击显示的第一个空“名称”框，然后键入 user_defined_A。按 Enter 键。



2. 双击变量 user_defined_A 的“值”框，然后键入 50。按 Enter 键。



锁定尺寸

1. 选择零件上的宽度尺寸，然后单击锁按钮以锁定尺寸。



   注释:

   请注意，尺寸将变为红色，表示它是驱动尺寸。



2. 请注意，在变量表中，宽度值有锁定图标。



   可以单击值编辑按钮或单击零件上的尺寸以更改尺寸值。这两种方法均可打开同一个尺寸值编辑对话框。



将公式添加到尺寸变量

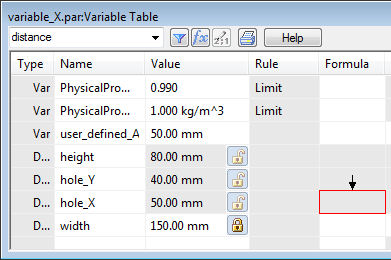

添加公式以控制 hole_X 值。请注意，在变量表中，hole_X 的“公式”框不可用。这意味着无法对其进行编辑，因为它是从动尺寸。



1. 选择零件上的 hole_X 尺寸，然后单击锁按钮。请注意，在变量表中，“公式”框处于启用状态，并且值的值编辑按钮可用。

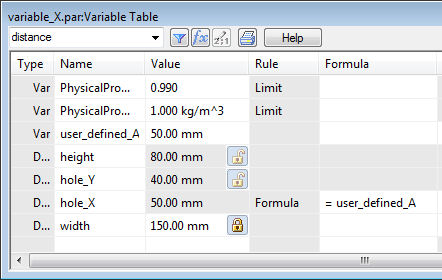

2. 单击 hole_X 变量的“公式”框，键入 =user_defined_A，然后按 Enter。



   请注意，模型上的 hole_X 尺寸包含两种颜色。值仍然为从动状态（紫色），但可以通过公式（红色）对尺寸进行编辑。



编辑尺寸

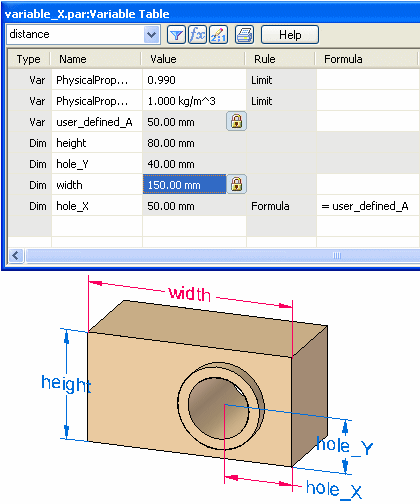

• 在变量表中，使用值编辑按钮更改尺寸变量并观察模型的变化。由您决定要输入的值。进行更改时，模型将保留其中内建的设计意图。

总结

在本练习中，您已学会如何使用变量表控制模型上的尺寸。学会了如何重命名系统定义的变量，创建用户定义的变量以及如何为变量添加公式。

• 关闭文件而不保存。

• 单击本练习窗口右上角的关闭按钮。

---
