练习：创建倒斜角特征

创建倒斜角特征

本练习将演示创建倒斜角特征的过程。

学习如何使用两个命令来创建倒斜角特征。其中一个命令创建倒斜角特征，并且只创建定义此倒斜角的面。在模型编辑期间不会保持倒斜角定义。另一个命令创建过程倒斜角特征（可编辑），并在模型编辑期间保持倒斜角定义。

单击此处下载练习文件。

启动练习：创建倒斜角特征。

打开零件文件

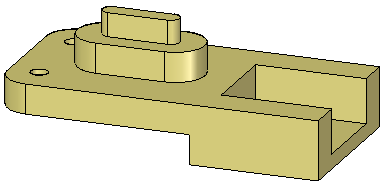

• 打开零件文件 chamfer.par。



创建深度不等的倒斜角

1. 在实体组，从倒圆列表中选择倒斜角深度不等命令 。

2. 在命令条上，单击选项按钮。

3. 默认设置为角度和倒角深度。使用此选项。单击确定。

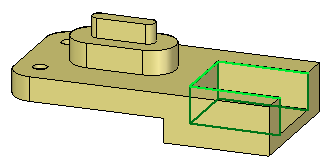

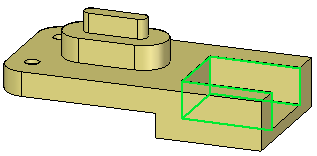

4. 选择显示的三个面，然后在命令条上单击接受按钮。



5. 在命令条上，在深度字段中键入 8，然后按 Tab 键。在角度字段中键入 15。选择显示的三个面。



6. 单击接受按钮。此时将放置倒斜角特征（为清晰起见，以橙色显示），但此命令仍处于活动状态。请不要单击“完成”。



   倒角深度 8 是在选定边外测量得到的。角度 15°是从倒角深度向内至所选的面测量而得的。



更改倒斜角定义

1. 单击完成按钮后，就不能再对倒斜角特征进行任何更改。更改倒角角度。在命令条上，单击“选择边”步骤 。

2. 将角度值更改为 30，然后单击接受按钮。单击完成以结束此命令。



   如果选定其中一个倒斜角面用于模型编辑，则该面不了解其他倒斜角面上的操作。它使用设计意图设置来保留关系。

创建另一个深度不等的倒斜角

1. 在路径查找器中，删除在之前步骤中放置的倒斜角特征。

2. 选择倒斜角深度不等命令。

3. 在命令条上，单击选项按钮。单击 2 个深度选项，然后单击确定。

4. 按照之前步骤中的操作，选择相同的三个面和三条边。键入 12 作为第一个倒角深度值，然后键入 5 作为第二个倒角深度值。

   深度 1 是从选定面上的选定边测量而得。深度 2 是从垂直于选定面的选定边测量而得。



5. 单击接受，然后单击完成。



创建深度相等的倒斜角

1. 选择倒斜角相等深度命令 。

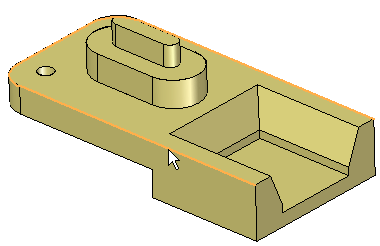

2. 选择显示的边。

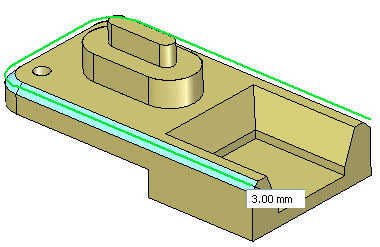

3. 在动态编辑框中键入 3，然后按 Enter。



编辑倒斜角特征

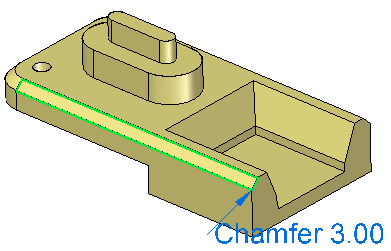

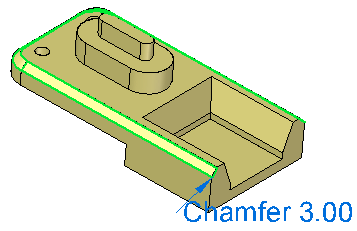

1. 通过选择倒斜角面，或是在路径查找器中选择倒斜角特征可以编辑倒斜角特征。选择倒斜角上的面。

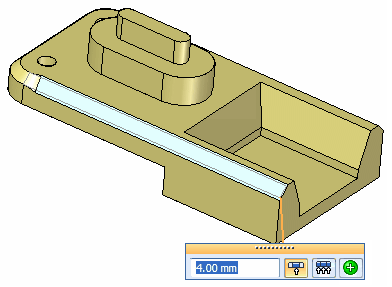

2. 请注意倒斜角编辑手柄文本。单击此文本进行编辑。在动态编辑框中键入 4，然后选择框中的仅选定面选项。



   仅可编辑所选的倒斜角面。倒斜角特征上的其余面保持其原始值。



   选择撤消命令以返回其原始值。

3. 要更改倒斜角特征中所有面的深度值，请在路径查找器中选择倒斜角特征，然后选择所有特征面选项。



   将值更改为 4. 退出此命令。



对模型进行编辑可观察倒斜角行为

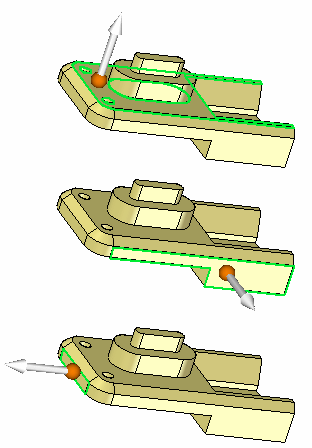

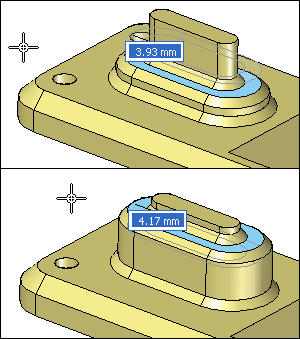

• 选择一个显示的面，并对其进行移动以观察倒斜角特征如何保持附加在该面之上。请不要进行任何更改。右键单击或按 Esc 键返回，而不做任何更改。



放置另一个倒斜角集

1. 选择倒斜角相等深度命令。

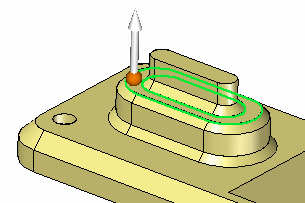

2. 使用链选项并选择三条边链（如图所示），然后在动态编辑框中键入 2。结束此命令。



3. 当与这些倒斜角相连接的面进行移动时，观察这些倒斜角如何保持附加在这些面之上。选择显示的面，并对其进行上下移动。请不要进行任何更改。





   本练习到此结束。关闭文件而不保存。

总结

在本练习中，您已学会如何创建两种倒斜角特征。一种类型的倒斜角特征在模型编辑期间会保持其倒斜角定义，而另一种类型不会。一旦了解倒斜角命令的行为，将能够应用模型设计中所需的任意类型的倒斜角。

• 单击本练习窗口右上角的关闭按钮。

---
